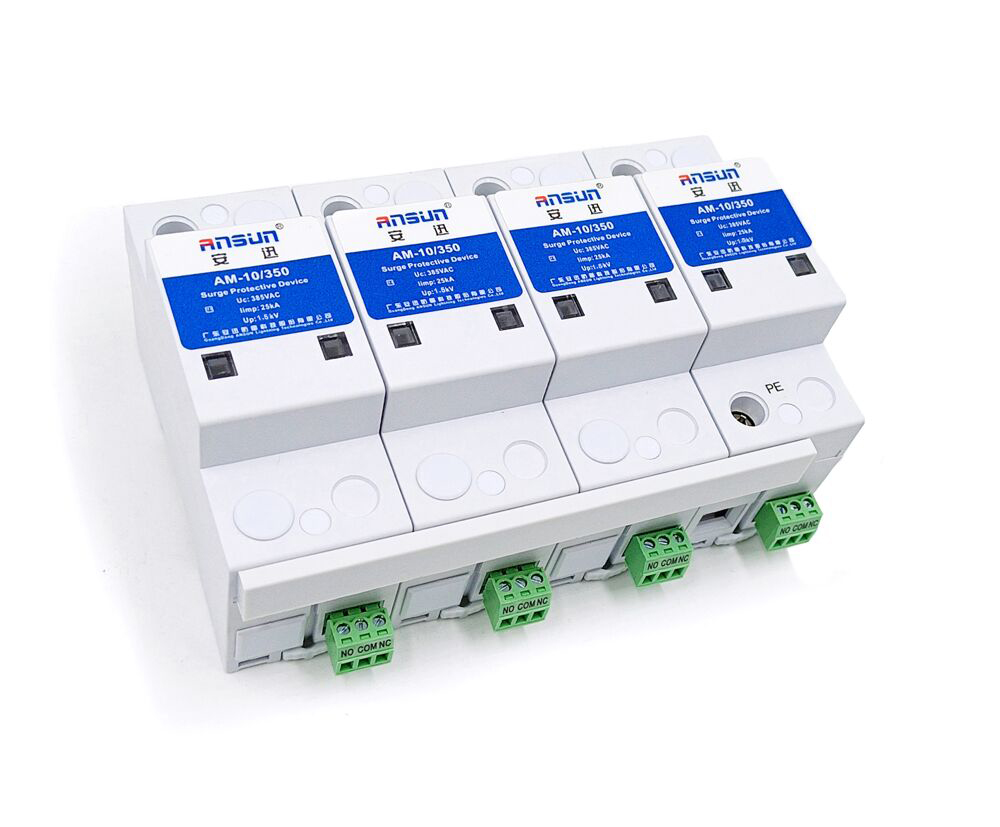

一级浪涌保护器 Iimp:25kA,Uc:385V,Up1.5kV B+C复合型

一级浪涌保护器 Iimp:25kA,Uc:385V,Up1.5kV B+C复合型

品牌:安迅
名称:一级浪涌保护器
型号:
AM-10/350(25kA 4P)(适合TN-S供电系统)

AM-10/350(25kA 3P+N) (适合TT供电系统)
AM-10/350(25kA 3P)  (适合TN-C及IT系统)
AM-10/350(25kA 2P)(适合TN单相供电系统)
AM-10/350(25kA 1P+N)(适合TT单相供电系统)

适用范围:
该产品为B+C 复合型设计,既具有B 类(T1,一级)浪涌保护器的能量防护级别,又具有C 类(三级)浪涌保护器的响应速度和低电压保护水平,适用于防雷环境恶劣,但设备耐压较低的环境。
可安装在建筑物总进线柜,作为建筑配电系统的第一级防雷保护,符合防雷验收标准及保护需求。
满足国标GB50057-2010《 建筑物防雷设计规范要求》对T1试验一级防雷的要求。

主要参数:
最大持续工作电压Uc:385VAC
冲击电流 limp(10/350μs):25kA
保护水平Up:1.5kV
组合方式:4P、3P+N、3P、2P、1P+N可选

产地:深圳
生产厂家:广东安迅防雷科技股份有限公司
资质认证:CE、FCC、ROHS、型式检测报告、太平洋产品保险等
测试标准:GB/T 18802.11-2020 低压电涌保护器(SPD) 第11部分:低压电源系统的电涌保护器性能要求和试验方法
(IEC 61643-11 :2011,Low-voltage surge protective devices- Part 11:Surge protective devices connected to low-voltage power systems-Requirements and test methods , MOD)

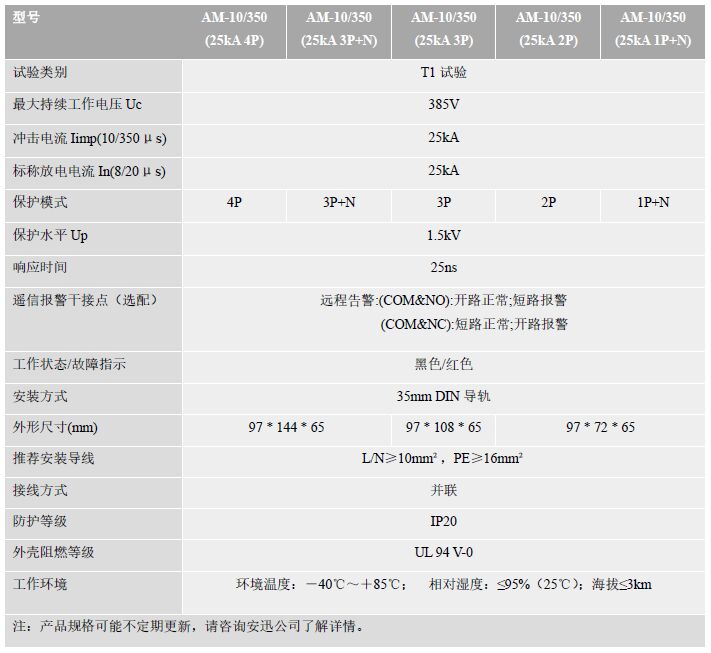

详细参数:

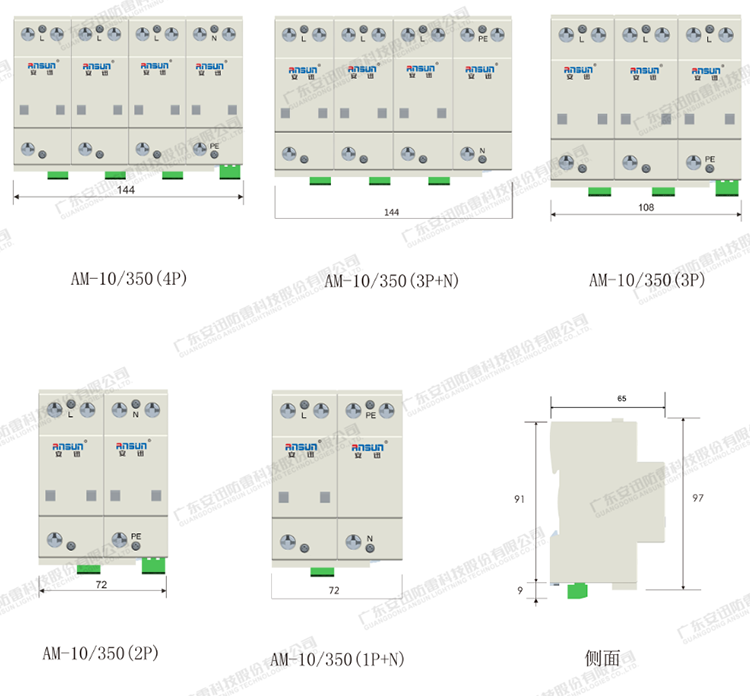

尺寸图

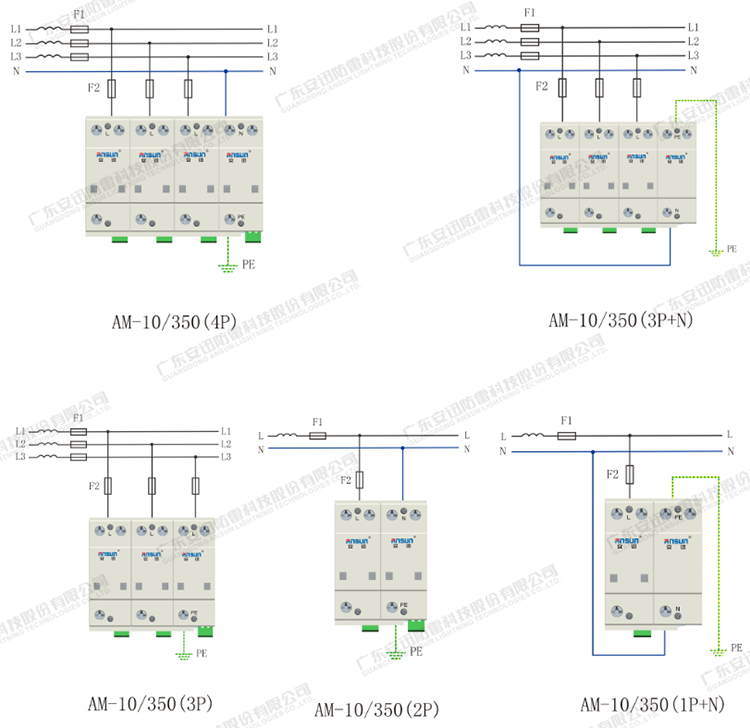

产品接线图(图中F1为系统主断路器,F2为浪涌后备保护装置):
配套后备保护装置F2型号:AM-SCB-T1 25kA (4P/3P/2P可选)
产品链接:https://www.ansunspd.com/products/773.html

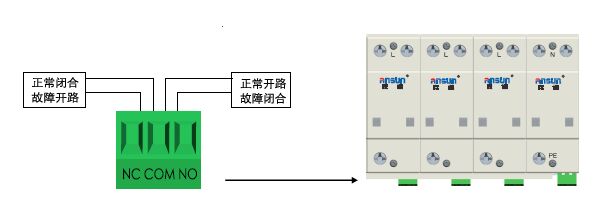

遥信报警干接点说明:
需远端告警时,可选择带遥信报警接口的产品,型号需带FS,例如:AM-10/350(25kA 4P) FS,该产品可输出常开及常闭开关量信号进行远端监测SPD浪涌保护器劣化状态。

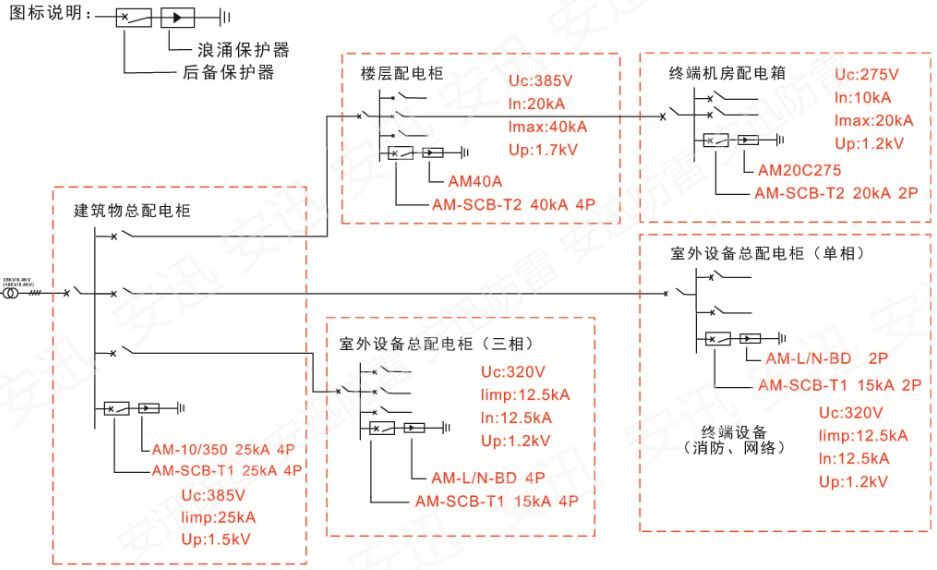

浪涌保护器设计选型表:
