安防系统防御感应雷的方法

2011-06-03 09:31:30

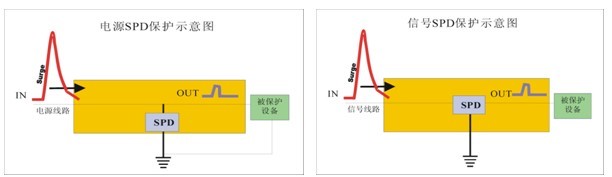

  一、防御感应雷的效果图



二、明确被保护对象
1、室外设备(摄像机、解码器、变压器、光端机)
2、室内设备(矩阵、硬盘刻录机、视频分配器、监视器、电脑)

三、建筑物防雷分区
国标GB50057将建筑物防雷分区为:LPZ0a、LPZ0b、LPZ1、LPZ2……LPZn
防雷分区视图为:

防雷分区级别越高的区域,感应雷会越弱,如LPZ0区感应雷会比较强,LPZ2区会比较弱。

四、明确被保护对象有哪些输入、输出线路
1、视频线路
2、电源线路
3、控制线路
4、光纤线路

五、明确被保护对象的设备耐压
1、设备电源输入端口耐压:
a、220V设备耐压: 1500V
b、DC供电设备耐压:设备工作电压的10倍为设备近似耐压。
2、设备视频口耐压:视频信号工作电平的10倍为近似耐压值。
3、设备控制信号口耐压:控制信号电平的10倍为近似耐压值。
六、防雷产品分类
1、电源与信号防雷产品分类(按产品结构分类):电压开关型、限压型、混合型
2、信号防雷产品分类(按应用系统分):
计算机网路SPD(SPD是防雷产品的英文缩写)
同轴视频SPD
天馈线路SPD
控制线SPD
通讯专用线路SPD(如电话、ADSL等)

七、现场勘察
1、机房所在的建筑物位置:
建筑物位于有水或比较潮湿的区域、比较空旷的区域、山区风口区域、土壤地阻率比较低的区域时,感应雷防护需要加强。
2、机房所在的建筑物供电方式(TN-C/TN-S):
如果是TN-C,则只需要针对相线对地设计防雷产品,如果是TN-S,则需要针对相线对地、零线对地设计防雷产品。
3、机房在建筑物内所在位置:
机房一般适合设在大楼的较低搂层,当机房设在搂的较高层时,感应雷防护须加强。
4、机房所在建筑物的直击雷防护情况:
当建筑物有直击雷防护设施时,感应雷防护须加强。
5、机房所在建筑物接地情况:
如果建筑物的直击雷接地与交流地、建筑物基础地是独立的时,机房保护地、屏蔽地、防雷地、静电地、直流工作地不能与直击雷地相连。如果建筑物的直击雷地与交流地、建筑物基础接地相连时,则机房保护地、屏蔽地、防雷地、静电地、直流工作地可以与直击雷地相连。
6、机房接地情况:
机房交流地、保护地、静电地、防雷地、屏蔽地、直流工作地须采用联合接地。
7、机房布线情况,尤其是机房进出室外的布线情况
机房弱电线路不能与交流线路紧靠平行敷设(GB50198要求弱电线路与220V线路间距要大于0.5米),防雷地线不能与其它线路紧靠平行敷设。
8、室外被保护设备所在位置
      a、被保护设备位于直击雷防护设施上时,感应雷防护须加强。
      b 被保护的设备位于高压架空线与直击雷防护设施较近的位置时,感应雷防护须加强。
      c 被保护的设备位于容易产生直击雷的区域(同直击雷与感应雷产生原理介绍)时,感应雷防护须加强。
9、 室外被保护设备的接地情况
室外被保护设备的防感应雷地与防直击雷地(非建筑物直击雷地)最好分开,以防止地电位反击损坏设备。
10、室外被保护设备的布线情况
室外被保护设备的线路采用穿金属管埋地敷设可以减弱感应雷的侵入。
11、室外被保护设备的防直击雷情况
室外被保护设备的防直击雷设施不要作的太高,按照45度角(特殊环境须选择更小保护角)保护到设备即可。
12、室外被保护设备须安装的防雷器安装位置情况
室外被保护设备前安装的防雷产品离设备越近越好,如果条件限制,建议防雷产品与设备之间的连接线路采用屏蔽布线。
