等电位连接在防雷技术中的重要性

2011-07-26 09:26:46

    等电位连接也是最基本最重要的防雷技术措施之一,在接地系统的接地电阻不易做得较小时尤为重要。它的主要作用是防止由于雷电感应作用引起装置不同部位可导电部件有高电位差导致放电损坏设备。
    各种电气工程中非常重视等电位连接的作用,它对用电安全、防雷以及电子信息设备的正常工作和安全使用,都是十分必要的.其实,接地也是一种等电位连接,它
是以大地电位为参考零电位的等电位连接.等电位的作用可以由飞机飞行中极少发生电击事故和雷击事故的事实来证明.飞机并没有接大地,飞机中的用电安全,不是
靠接大地,而是靠等电位连接来保证在飞机内以机身电位为基准电位来做等电位连接.由于飞机机身为基本封闭的金属壳体,相当于等电位的空腔金属导体,屏蔽作用
很强,外来电磁脉冲引起的电位差也很小,因此飞机上的电气安全是得到有效保证的.人生活在地球上,因此往往需要与地球等电位.即将电气系统和电气设备外壳与
地球连接,这就是常说的“接地”。飞机上可用接线端子与机身连接,而在地球上则需用接地极作为接线端子与其他装置连接。
    等电位连接通常分为总等电位连接和局部等电位连接.国家建筑标准设计图集《等电位连接安装》对建筑物的等电位连接做法作了详细介绍。建筑物防雷和电子信息
设备防瞬态过电压及干扰等全部等电位连接安装工作应按其相应的要求进行施工。总等电位连接的作用在于消除不同金属部件间的电位差,并减轻来自建筑物外
经电气线路和各种金属管道等引人设施引起的过电压的危害.它应通过进入建筑物的总等电位连接端子板(接地母排)将下列导电部分互相连通:进线配电箱的PE或
PEN母排;电力、通信线缆的外恺或屏蔽层:公用设施的金属管道,如上、下水,热力、煤气等管道。建筑物金属结构;防雷设备的引下线.自然接地体和人工接地体的接地
线等。这样可使整座建筑物成为一个良好的等电位体.当雷电袭击的时候在建筑物内部和附近是等电位的,因而不会发生内部的设备被高电位反击和人被雷击
的事故。此外,在电力线、电话线、电视信号电缆、电子计算机信号线等一切与外界有联系的金属线都要接上合理的过电压保护装置(SPD),并且.SPD的接地端要与
建筑物的避雷接地装置直接进行电气连接,使之成为等电位(实际上是准等电位,因为发生雷击时SPD两端存在雷电残压)。
    局部等电位连接是将两个可接触导电部分用导体进一步做等电位连接。机柜、机架、设备外壳、PE线、金属桥架、公用设施的金属管道等均应与局部等电位连接端
子连接。
    等电位连接带(端子板EBB)宜采用铜质材料,由于材质较软,在做等电位连接施工时,易于压接并得到极低的连接电阻。若其与建筑物内钢筋连接.必须采用铜焊过渡。
    等电位连接导体的截面应符合有关要求。采用不同的金属材料或在不同的防雷分区文界面上等电位连接,导体的截面是不同的.这也是防雷工程检侧验收的检查项
目之一。
    等电位连接网络既用于电气安全的等电位连接.也用于信息系统从直流至高频的功能等电位连接,但网络形式不太一样。电气安全的等电位连接网络,主要是通过
与配电线路敷设在一起的保护地线(PE线)构成,保护地线又必须根据配电系统的大小在多处(如每层楼或有配电箱处)与共用接地系统以及信息系统的功能等电位连
接网络做等电位连接.等电位连接网络的基本形式有S型星型结构和M型网状结
构,如图1-4所示。

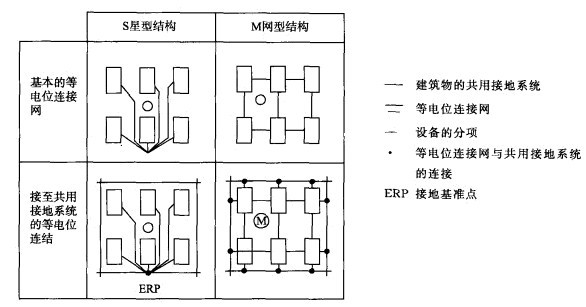

       图1一4信息系统等电位连接的基本方法
    通常,S:或M,等电位连接网络可用于相对较小、限定于局部的系统。低频率和杂散分布电容起次要影响的系统可采用这两种方法.它们属于单点接地形式。单
点接地是指在一个线路中,只有一个物理点被定义为接地参考点。其他各个需要接地的点都直接接到这一点上。
    如果系统包含多个机柜,则每个机柜的接地是独立的,而在每个机柜内部,对于每个接地系统则是采用单点接地的方式。然后,把整个系统中的各个机柜接地连接
到一个唯一的参考点上。
    当接地连线的长度远小于电路工作波长时,可采用本系统。这种接地方法,地线连线长而多,在高频时,地线电感较大.由此而增加地线间的电感桐合,引起电磁干
扰,所以高频时不用这种系统。
    如果系统的工作频率很高.以至于工作波长缩小到与系统的接地平面的尺寸或接地引线的长度可以比拟时,就不能再用单点接地方式了。因为.当地线的
长度接近于η/4时,它更像一根终端短路的传物线,而不能起着“地”的作用。这时,应采用M型网状结构等电位连接网络。它属于多点接地。多点接地是指某一个系
统中各个接地点都直接接到距它最近的接地平面上,以使接地引线的长度为最短。这里说的接地平面.可以是设备的底板也可以是贯通整个系统的接地导线,在比较大
的系统中.还可以是设备的结构框架等。
    多点接地的每个设备、装置、电路中的干扰电流就只能在本身中循环,而不会藕合到其他地方。尤其是在低电平的输人级中。
    一般当模拟电路的频率不大于300 kHz时可采用S型星型结构这种方法.当数字电路的绷率达MHz级时应采用Mm型等电位连接网络。
    S型星型结构中的接地基准点必须是一个系统的等电位连接网络与共用接地系统之间唯一的那一连接点。要做到唯一信息系统的所有金属组件.除等电位连接点
ERP(即接地基准点)外,应与共用接地系统各组件有绝缘,如采用绝缘支架或铺以橡胶垫.实际的防雷工程常常不注意这一点,负责检测验收的技术人员应注意此项检查.
