    新建建筑物的防雷装置验收中的具体技术要求和指标,主要以《建筑物防雷设计规范》(GB 50057-94)(2000年版)和国家、各行业防雷设计规范等为依据。以下按照防雷装置施工现场分段、分项验收的工程内容,分述验收中的具体技术要求和指标。
                                                            基础防雷接地验收技术要求和指标

基础接地分为人工防雷接地装置和自然基础接地装置两种.它们的具体技术要求和指标为:
    1.人工接地装置技术要求和指标
    人工接地装置是指非利用建筑物基础桩、地梁,而用圆钢、角钢、扁钢或专用成品制作件,人工布设的接地装置。其通常做法为。
    材料规格:
    A.专用成品制作件。
    B.角钢<50 mm X 50 mm X 5 mm,镀锌扁钢-40 mm X 4 mm;厚度>4 mm;钢管厚度)3.5 mm;圆钢直径D>10 mm
    (2)安装深度(埋设深度):-50-80 cm,冻土层以下。
    (3)安装长度:垂直接地体2.5 m,间距-5 m。水平接地体外引长度不应超过接地体有效长度,其中P为接地体周围的土城电阻率.
   (4)安装形式:①环形、水平接地体,②垂直接地体,③垂直与水平接地体混合而成的接地网。
    当在建筑物周围的无刚筋的闭合条形混凝土基础内,敷设人工基础接地体时,接地体的规格尺寸规定如下表所示:

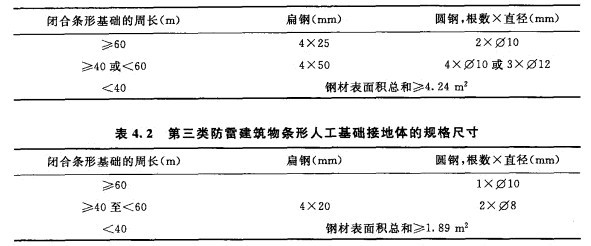

                表 第二类防雷建筑物条形人工基础接地体的规格尺寸

    (5)安装位置:按设计要求,不得将人工接地体敷设在基础坑底,一般应敷设在散水以外(距建筑物外墙皮0. 5-0. 8 m,灰土基础以外的基础桩边.人工接地体距建筑物出人口或人行道不应小于3m。当各种接地不共用及与金属管道不相连时,其间距按不同防雷类别,其间距至少分别为,第一类:S>3m;第二类:S>2m;第三类:s>2m,建筑物地中距离按不同防雷类别应分别符合下列表达式:
    第一类:S>0. 4R; (S-地中距离,R-冲击接地电阻值)
    第二类:S>0. 3K R;式中K-分流系数。
    当只有单根引下线时,K=1;当有两根引下线及接闪器不成闭合环的多根引下线时,K=0.66;当接闪器为网状的或成闭合环时有多根引下线的情况下,K=0. 44.
    (6)焊接情况:圆钢单边搭接焊接时长度不小于圈钢直径的12倍;双边搭接焊接时长度不小于圆钢直径的6倍,扁钢搭接长度为扁钢宽度的二倍,多面连续焊。
    (7)降阻措施:在高土壤电阻率地区(>1000 m)若需要可采用多种降阻措施,例如使用降阻剂。若使用降阻剂.其基本性能必须符合接地工程技术特性的要求,主要有:
    a.良好的导电性能
    b.长效的降阻功能
    c.对金属的耐蚀缓蚀性
    e.能耐受大电流的冲击
    f.具有一定的负阻特性
    g.降阻剂本身应无毒,对环境无污染
    h.降阻剂应便于施工
    (8)防腐措施:在腐蚀性较强的土壤中.接地装置材料应采用热镀锌材料,加大接地材料规格,埋在土壤中的接地装置所有焊接处做防腐处理.
    (9)接地电阻值:按不同防雷类别应分别符合下列指标:
    第一类、第二类:R<10欧姆;第三类:R<30欧姆对于共用接地装置,其接地电阻应符合分系统中要求最高的接地电限值要求。
    2.自然基础接地装置技术要求和指标
    自然基础接地装置是指利用建筑物混凝土基础桩、承台或地梁内钢筋作为接地的装置。
  A.基础桩作为接地装置的技术要求和指标
    a.利用主筋数:单桩实际被用作基础接地体的主筋数量,一般为4条,最少不应少于2条。若有钢筋作焊接处理,可确保所有桩筋均被用作接地体。
    b.桩利用系数:a=用作接地体桩数/建筑物总桩数。分为4挡:1,0.75,0. 5<0.25.应尽可能多利用基础钢筋。
    c.主筋表面积:在距地面》-50 cm与每根引下线所连接的钢筋表面积总和,第二类:S)4.24 K于;第三类:S>1.89 K于。
    d.接地主筋直径:钢筋混凝土作为接地装置,采用钢筋或圆钢,当仅用一根时,直径D》10 mm.钢筋混凝土构件中有箍筋连接的钢筋其截面积应大于等于一根10 mm钢筋的截面积。表面积的计算:钢筋的表面积,以每一根长2m计算,则表面积为0.02.
    e.单桩接地电阻平衡度:接地电阻平衡度=单桩内多根主筋中R,最大值/R;最小值,要求为1,大于1时应加短路环,R‘为单根主筋的冲击接地电阻值.
    f.土坡电阻率:采用文纳四极法测量时,按实测数值填写.其中a为探针间距,分别取多个值,可获得土镶从地表到不同深度范围内的平均土壤电阻率.请参见第四章土坡电阻率的测量等相关内容。
    g.同位含水量(地下水位):若基础采用硅酸盐水泥,且建筑物很a十基础装置被利用作为接地的装置时,周围土壤含水最不应低于4%;要知道地桩能否达到地下水位是很有意义的.若地桩深度能达到地下水位置.将非常有利于降低接地电阻。地下水位是指离地面的深度.取小数后一位。如地下水位4 m,填写为:-4. 0 m,
    h.四置距离:按建筑物地面所处的E,S,W,N四个方向与相邻建筑物的水平距离据实填写。如:E24,S24,W24,N22,超过50米时,则填>50 m。四置距离将是判断建筑物有效截收面积以及建筑物地中距离的重要参数,可决定是否要将邻近的建筑物作联合接地处理。
    i.桩的深度:填写最深的和最浅的桩的深度,单位为m,取小数后一位。
    B.基础承台作为接地装置的验收技术要求和指标
    a.引下线间距:按不同防雷类别应分别检侧:第一类:<12 m;第二类:<18 m;第三类:<25 m.且边角、拐弯处均应设且引下线。
    b.利用柱主筋数量及直径,利用柱中一条钢筋时,其直径不应小于10 mm,一般不少于两条.
    c.承台与桩主筋连接:检查承台与桩主筋焊接情况,桩内四条主筋,分别有两条与承台配筋上、下层搭接焊(用10 mm以上圆钢搭接过渡).圆钢单边搭接焊接时长度不小于圆钢直径的12倍,双边搭接焊接时长度不小于圆钢直径的6倍.
    d.承台与引下线柱主筋连接:同上条。
    C.地梁作为接地装置的技术要求和指标
    a.地梁与引下线柱主筋连接:检查地梁主筋与引下线主筋焊接质量.两条引下线主筋与地梁主筋焊接,做法类似于承台与桩主筋连接悄况。

   b.梁与梁的主筋连接:检查地梁与地梁间主筋焊接质量,地梁间主筋焊接无交叉,使地梁周圈成为环形并实现电气连通.圆钢单边搭接焊接时长度不小于圆钢直径的12倍,双边搭接焊接时长度不小于圆钢直径的6倍。
    c.短环路:检查地梁主筋与箍筋焊接质最,要求箍筋每隔6m与主筋焊接。
    d.预留电气接地:检查首层基础是否要求预留电气接地.要求离地面约0.3 m处用10mm以上镀锌圆钢从接地的柱主筋引出.引出长度一般需大于0. 2 m.
    e.接地装置电阻值:对于共用接地装置,其接地电阻应符合分系统中要求最高的接地电阻值要求;人工接地体的接地电阻值第一、二类:R<10欧姆,第三类:R<30欧姆,但当预计雷击次数>0.012次/a且<0.06次/a的部、省级办公建筑物及其他重要或人员密集的公共建筑物时,R<10欧姆.
