电源电涌保护器插拔式的讨论

A. 必要性：
经过现场勘查，电涌保护器一般的寿命在2年左右，很少频繁更换。如果不经受雷电冲击的情况下，寿命还会更长。下图说明了我们经常遇到的MOV冲击劣化实验图。

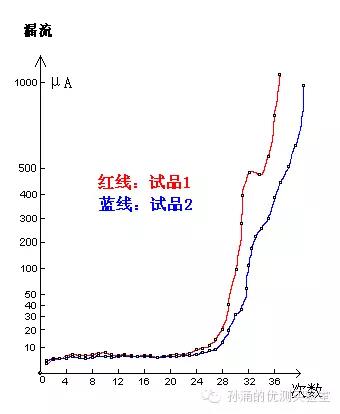

图 压敏电阻经受In冲击后的劣化趋势
一家电涌保护器生产企业，在两年的时间同一款产品的外壳模具有可能更换，甚至创新改了外观，需要更换时已经没有同款式的模块库存。而且电涌保护器的看护和使用人都不清楚插拔的概念，到检测更换的时候，通常重新采购或由检测者负责更换，购买新产品便是最便捷的方式。
只有在现场检测时，插拔式电涌保护器可以拔下测试静态参数，在未来，普及每年的防雷装置巡检的情况下，即检即换，能够体现插拔式的便捷优势。

B. 可行性：
如果需要更换的电涌保护器是经过冲击劣化的模块，这种情况下，插拔接触点灼烧严重，不容易拔下，即使拔下基座上的接触点也由于高温灼烧变形或充斥黑色积碳，在插入新的模块，其间接触电阻势必增大，未来的闪络飞弧更加严重。
相反，没有灼烧容易拔下的模块，又没有经受冲击劣化，压敏电阻本身劣化寿命一至两年，无需更换。
另一种情况，实际安装电涌保护器的环境，有时没有得到良好的保护，灰尘甚至油烟等经过长时间沉积，基座的表面介电强度状态也不保证再次使用一个周期。

C. 设计上：
插拔式受接触点小的缺点，通流量限制到40KA以下，开发40kA以上仍需使用一体式设计。插拔式开模结构复杂，装配后反复调整。设计一体式壳内空间充足，可以配套许多附属设施，如故障指示、遥信等，空间大还有利于隔热、散热。在更换方面，整体更换的经济利润高于模块。

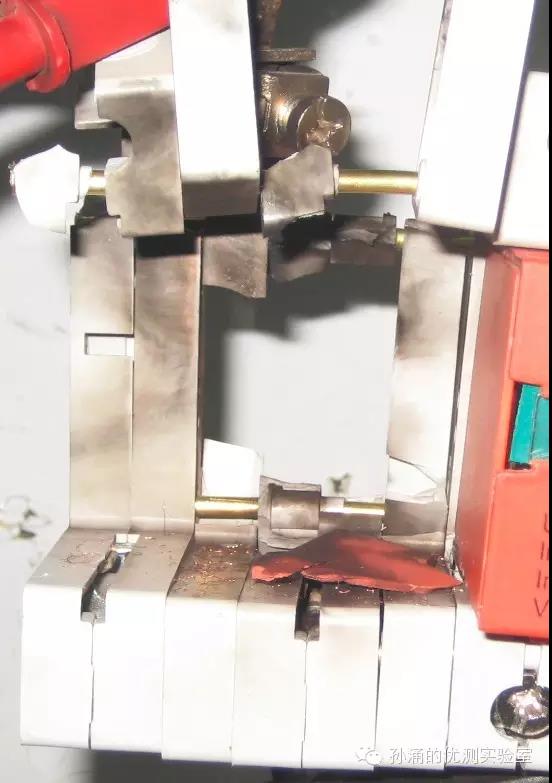

图 插拔式在100kA电流冲击下，由基座插拔点处炸开。

建议，在大通流如40kA以上的情况下，不要使用插拔式，意义不大而且容易出问题。

本文转载自： 孙涌的优测实验室   原标题：对插拔式的讨论
