规范中对于浪涌保护器的设置说明

2019-06-22 11:25:44
安迅公司防雷标准规范中对于浪涌保护器的设置说明原创文章,来源:安迅浪涌保护器www.ansunspd.com

防雷规范及标准中对于浪涌保护器的安装设置有详细的介绍,通俗点讲就是按配电系统一二三级来配。

主要参考的标准就是GB50057-2010 建筑物防雷设计规范和GB50343-2012《建筑物电子信息系统防雷技术规范》

标准要求在配电系统第一级必须安装T1试验的一级浪涌保护器,冲击电流要求≥12.5kA,保护水平Up≤2.5kV.

这一条是黑字要求,必须要满足的,所以在浪涌保护器选型时,变压器高压变低压后的第一个配电箱一定要安装T1试验的一级电涌保护器。

包括目前防雷检测公司进行防雷验收时,这一条也是必看的,如果在总配电柜安装了T2试验的浪涌保护器,是无法通过第三方防雷检测机构验收的。

一级浪涌保护器之后就是第二级保护了,第二级防雷保护可以选用T2测试波形的通流量40~80kA的浪涌保护器即可。

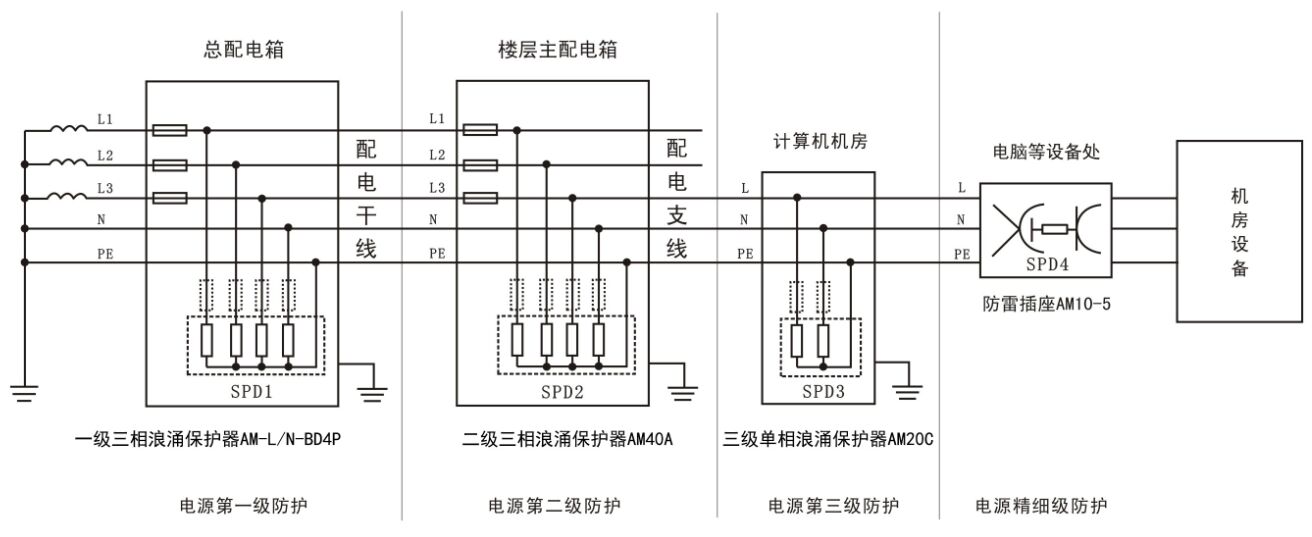

二级之后就是第三级浪涌保护设置,原理是层层泄放,可以参考下图:


电源浪涌保护器基本就是这么配置的,如果是信号浪涌保护器设置就得根据现场实际情况来配了。
