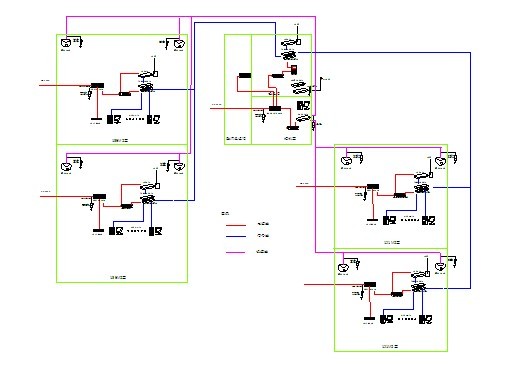

机房网络、视频、控制及电话线布线防雷配置：
|
持续工作电压
|
5V
|
||
|
标称放电电流（8/20μs）
|
5kA
|
||
|
最大通流容量（8/20μs）
|
10kA
|
||
|
限制电压（10/700μs）
|
芯线—芯线
|
≤20V
|
|
|
芯线—地
|
≤100V
|
||
|
适应传输速率
|
1000Mbps
|
||
|
插入损耗
|
≤1.0dB
|
||
|
响应时间
|
1ns
|
||
|
接口形式
|
输入(IN)
|
RJ45(F)
|
|
|
输出(OUT)
|
RJ45(F)
|
||
|
保护端口
|
24通道
|
||
|
保护方式 (8线保护)
|
8线
|
||
|
工作环境
|
温度-25～+65℃，相对湿度≤95％(25℃)
|
||
|
持续工作电压
|
110V
|
||
|
标称放电电流（8/20μs）
|
5kA
|
||
|
最大通流容量（8/20μs）
|
10kA
|
||
|
限制电压（10/700μs）
|
芯线—芯线
|
≤180V
|
|
|
芯线—地
|
≤300V
|
||
|
适应传输速率
|
10Mbps
|
||
|
插入损耗
|
≤0.5dB
|
||
|
响应时间
|
1ns
|
||
|
接口形式
|
输入(IN)
|
RJ11
|
|
|
输出(OUT)
|
RJ11
|
||
|
保护方式
|
3—4线
|
||
|
工作环境
|
温度-25～+65℃，相对湿度≤95％(25℃)
|
||
|
持续工作电压
|
±5V③
|
|
|
标称导通电压
（直流100V/s）
|
芯线—外导体
|
10～12V
|
|
外导体—接地线
|
72V（19V）
|
|
|
标称放电电流（8/20μs）
|
5kA
|
|
|
最大通流容量（8/20μs）
|
10kA
|
|
|
限制电压
（10/700μs）
|
芯线—外导体
|
≤20V
|
|
外导体—接地线
|
≤100V（≤40V）
|
|
|
冲击防护电压（1kV/μs）
|
≤600V（≤60V）
|
|
|
适应数据传输速率
|
10Mbps
|
|
|
插入损耗
|
≤0.5dB
|
|
|
响应时间
|
1ns
|
|
|
外形尺寸（不包括接地线）
|
≤75×25×25 mm
|
|
|
工作环境
|
温度-25～+65℃，相对湿度≤95％(25℃)
|
|
|
型号
|
AJ2-24
|
AJ2-220
|
||
|
电源
|
视频
|
电源
|
视频
|
|
|
标称工作电压Un
|
24V
|
5V
|
220V
|
5V
|
|
最大持续运行电压Uc
|
30V
|
8V
|
275V
|
8V
|
|
标称负载电流IL
|
10A
|
-
|
10A
|
-
|
|
标称放电电流（8/20μS）In
|
5kA
|
|||
|
最大放电电流（8/20μS）Imax
|
10kA
|
|||
|
电压保护水平（In）Up
|
≤120V
|
≤30V
|
≤600V
|
≤30V
|
|
响应时间tA
|
≤25ns
|
≤1ns
|
≤25ns
|
≤1ns
|
|
传输速率Vs
|
-
|
20Mbps
|
-
|
20Mbps
|
|
插入损耗aE
|
-
|
≤0.5dB
|
-
|
≤0.5dB
|
|
温度范围
|
-40℃…+80℃
|
|||
|
接口类型
|
螺丝端子
|
BNC
|
螺丝端子
|
BNC
|
|
安装接线规格
|
4mm2
|
-
|
4mm2
|
-
|
|
外壳材料
|
灰色铝合金
|
|||
|
外形尺寸
|
105x56x27mm
|
|||
|
防护等级
|
IP20
|
|||
|
工作频率范围(MHZ)
|
0～1000
|
|
持续工作电压
|
≤64V
|
|
标称导通电压（直流100V/s）
|
72～108V
|
|
标称放电电流（8/20μs）
|
10kA
|
|
最大通流容量（8/20μs）
|
20kA
|
|
限制电压（10/700μs）
|
≤200V
|
|
冲击防护电压（1kV/μs）
|
≤600V
|
|
电压驻波比
|
≤1.2
|
|
插入损耗
|
≤0.2dB
|
|
接头形式
|
F
|
|
外形尺寸
|
Φ21×48 mm
|
