建筑物交流配电系统三级防雷方案


建筑物交流配电系统防雷按标准要求应采用三级防雷配置方案,防雷器需满足防雷中心验收要求及设备实际保护需求。第一级防雷保护应能承受绝大部分雷电浪涌,第二级防雷产品泄放残余的雷电流,限制设备端的残余电压,同时与第一级保护配合。第三级防雷一般为单相防雷器用于末级配电精细保护。

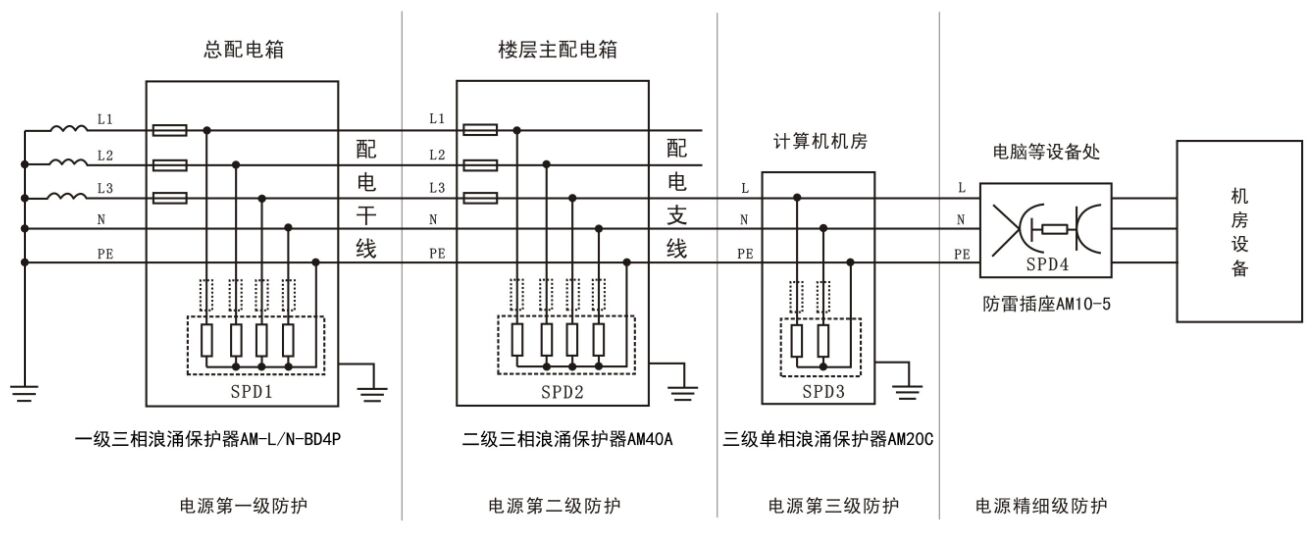

多级防雷如下图所示:


电源第一级防雷
根据
GB50057-2010 建筑物防雷设计规范国标要求:在电源引入的总配电箱处应装设Ⅰ级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于 2.5 kV。每一保护模式的冲击电流值Iimp,当无法确定时,冲击电流应取等于或大于 12.5 kA。
所以第一级浪涌保护器需选用T1试验(10/350μs测试波形)参数的产品,冲击电流Iimp≥12.5kA即可。
目前建筑物防雷验收在总进线柜必须按照T1试验的浪涌保护器


推荐型号:AM-L/N-BD 4P 品牌:安迅
主要参数:

最大持续工作电压:320V AC
冲击电流Iimp:12.5kA (10/350μs)
标称放电电流In:12.5kA (10/350μs)
保护水平:≤1.2kV
保护模式:L1/L2/L3,N-PE
响应时间:≤25ns
外形尺寸:97*144*65mm
推荐接线线径:L/N (10mm2); PE(16mm2)
推荐后备保护熔断器额定电流值::100~125A
更多一级浪涌保护器点击连接进入:http://www.ansunspd.com/ledludenglangyongbaohuqi/



电源第二级防雷:
第二级选用T2试验(8/20μs测试波形)参数的产品,最大通流容量(Imax):40~100kA,标称通流容量(In):20~50kA均可。


推荐型号:AM40A  品牌:安迅

主要参数:
最大持续工作电压:385V AC
标称放电电流:20kA(8/20μs)
最大通流容量:40kA(8/20μs)
保护水平:1.8kV(In); 1.5kV(10kA 8/20μs)
保护模式:L1/L2/L3,N-PE
响应时间:≤25ns
外形尺寸:95×72×65mm
推荐接线线径:L/N≥2.5mm²; PE≥6mm²
推荐后备保护开关额定电流值:32~60A
更多二级浪涌保护器点击连接进入:http://www.ansunspd.com/jiaoliudianyuanfangleiqi/



电源第三级防雷:
第三级选用T2试验(8/20μs测试波形)参数的产品,最大通流容量(Imax)20kA,标称通流容量(In),最大持续工作电压275VAC,保护水平Up:1.2kV。

第三级一般为单相电源浪涌保护器

推荐型号:AM20C275 品牌:安迅
主要参数:
最大持续工作电压:275V AC
标称放电电流:10kA(8/20μs)
最大通流容量:20kA(8/20μs)
保护水平:1.2kV
保护模式:L,N-PE
响应时间:≤25ns
外形尺寸:95×36×65mm
接线线径:L/N≥2.5mm²; PE≥6mm²
推荐后备保护开关额定电流值:16A空开


建筑物三级防雷均可按上述标准要求配置,总配电柜采用第一级防雷,选用T1试验一级浪涌保护器。分配电柜选用T2试验通流容量40kA的二级电源防雷器,末级单相配电柜选型通流量10~20kA的单相浪涌保护器。

作者:安迅防雷 www.ansunspd.com
