银行信用社防雷防浪涌设计方案

导言:银行系统感应类防雷方案主要从建筑物配电系统电源三级防雷和监控系统信号防雷两方面来做。
设计依据:
GB50057-2010《建筑物防雷设计规范》
GB50343-2012《建筑物电子信息系统防雷技术规范》

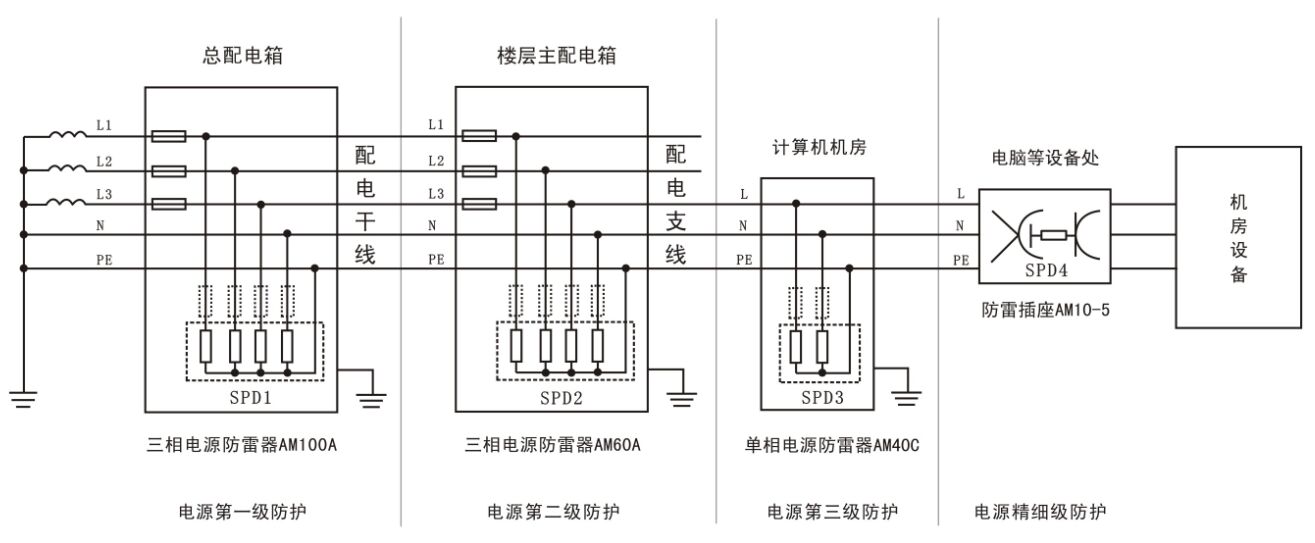

一、 配电系统电源三级防雷

电源第一级防雷:
根据GB50057-2010 建筑物防雷设计规范国标要求:在电源引入的总配电箱处应装设Ⅰ级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于 2.5 kV。每一保护模式的冲击电流值Iimp,当无法确定时,冲击电流应取等于或大于 12.5 kA。

所以第一级浪涌保护器需选用T1试验(10/350μs测试波形)参数的产品,冲击电流Iimp≥12.5kA即可。
目前建筑物防雷验收在总进线柜必须安装T1试验的浪涌保护器。
考虑到一级防雷环境相对恶劣及方便后期维护统计,本项目采用一级电源防雷箱:

型号:AX-L/N-BD 4P  电源防雷箱
主要参数:
最大持续工作电压Uc:320VAC
冲击电流 limp(10/350μs):12.5kA
标称放电电流In(8/20μs):12.5kA
保护水平Up:1.2kV

电源第二级防雷:
第二级选用T2试验(8/20μs测试波形)参数的产品,最大通流容量(Imax):80kA,标称通流容量(In):40kA.
作为配电系统的第二级防雷保护,和第一级配合。

型号:AM80/4P或AM80/2P防雷模块
主要参数:
最大持续工作电压Uc:385VAC
标称放电电流In(8/20μs):40kA
最大放电电流Imax(8/20μs):80kA
保护水平Up:2.1kV
组合方式:4P(三相系统选4P)、2P(单相系统选2P)

电源第三级防雷:
第三级防雷采用电源防雷插座,安在电脑等重要电子设备处,作为用电设备末级的精细保护。
型号:AM10-6防雷插座
主要参数:
额定电压:250V
工作电流:10A
标称放电电流In(8/20μs):5kA
最大放电电流Imax(8/20μs):10kA
保护位数:6位

二、 监控系统防雷

视频监控系统的防雷保护,主要是针对前端摄像机的保护,目前监控项目基本都采用网络摄像机, 所以现阶段监控系统防雷主要是针对前端网络摄像机的防雷保护。
针对银行系统网络摄像机的防雷保护,我司选用高清网络摄像机专用网络信号防雷器。

型号:AJ2C 网络电源二合一防雷器

性能特点:
采用综合多级防雷方案,差模共模全保护;
传输性能优越,插损极低;
核心元件采用国际知名品牌,性能优异,工作稳定可靠;

主要参数:
标称工作电压:12V,24V,220V可选,
标称放电电流:5kA
最大通流容量:10kA
接口:电源:2P压接式端子,信号:RJ45
传输速率:AJ2C:100Mbps  、AJ2CH:1000Mbps
插入损耗:≤0.5dB
外形尺寸:105×57×28mm
