水泵房防雷改造技术

2019-05-17 17:01:07

一、二号库区消防系统防雷改造方案

1. 电源进线端加装AM60A型三相电源防雷箱。

2. 在终端设备处加装AM10-5型防雷插座。

3. 报警主机部分：

1）直流系统加装AM10-24型直流电源避雷器；

2）控制线节点处加装AS24Y型控制信号防雷器。

4. 交换机处加装AS05J型网络信号防雷器。

二、水泵房防雷技改方案

5.1 泵房地网改造

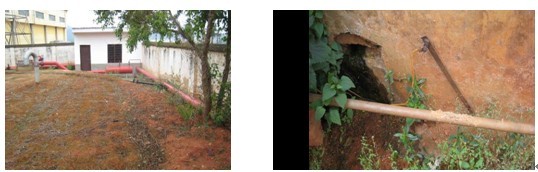

泵房地网目前与避雷塔地网共连（图一示），当避雷塔快速放电的时候，引起地点为抬高，造成地电位反击设备，所以要把泵房和避雷塔地网断开，单独做。

机房接地引线截面积不符合要求（图二示），原为10mm²,按照标准改为50-95 mm²

5.2 供电系统中，加装AM100A型三相电源防雷箱。

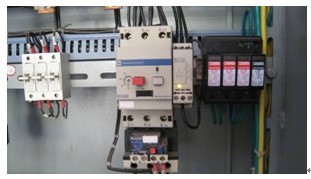

5.3 控制柜中菲尼克斯防雷器已经损坏，（下图示）加装C级防护AM40A三相电源防雷器。

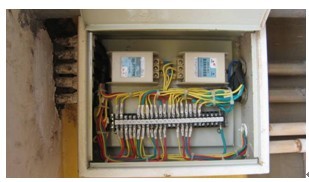

5.4 直流供电中，原防雷器各项指示灯没有指示，防雷器并没有起到效果，（下图示）需加装D级防雷AM10-24型直流防雷器

5.5 感应探头处上下各一个加装AS24Y控制信号防雷器
