煤矿入井通讯电话线防雷解决方案-矿用通信防雷箱

2019-06-08 10:49:00
煤矿井下通讯设备起到的安全作用非常重要,所以防止雷电浪涌侵入造成损坏必须重视,电话通讯线缆从井上引入井下设备,这些通信线缆如果产生感应雷浪涌会造成井下设备损坏,所以在通信电缆进入煤矿井下前应安装矿用通信防雷箱防雷浪涌保护器。

入井通讯线防雷浪涌保护器为串联式安装,每路2芯通讯线缆安装一套,可配置专用户外防水箱/防爆箱,防雷器内置于防水防爆箱方便统一接线管理。
保护数量根据现场实际情况来配。

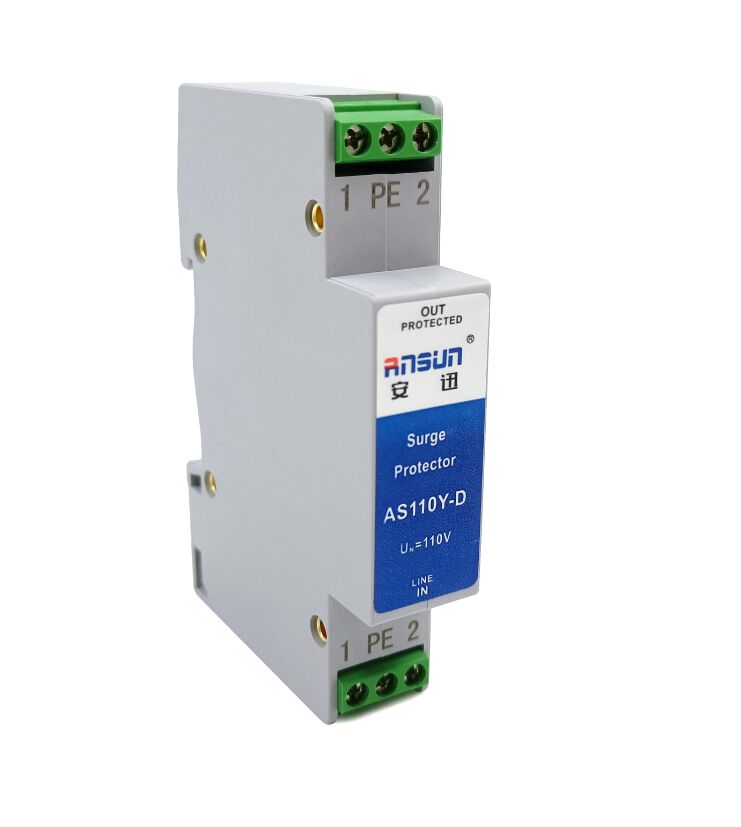

图一:煤矿通讯电话线缆单路防雷器

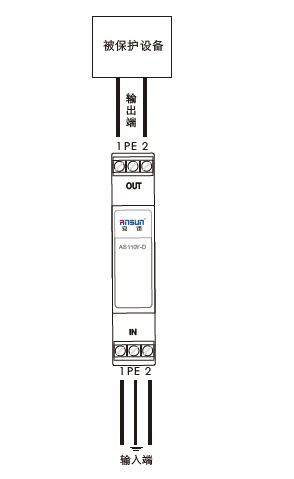

图二:矿用井口防雷器接线图

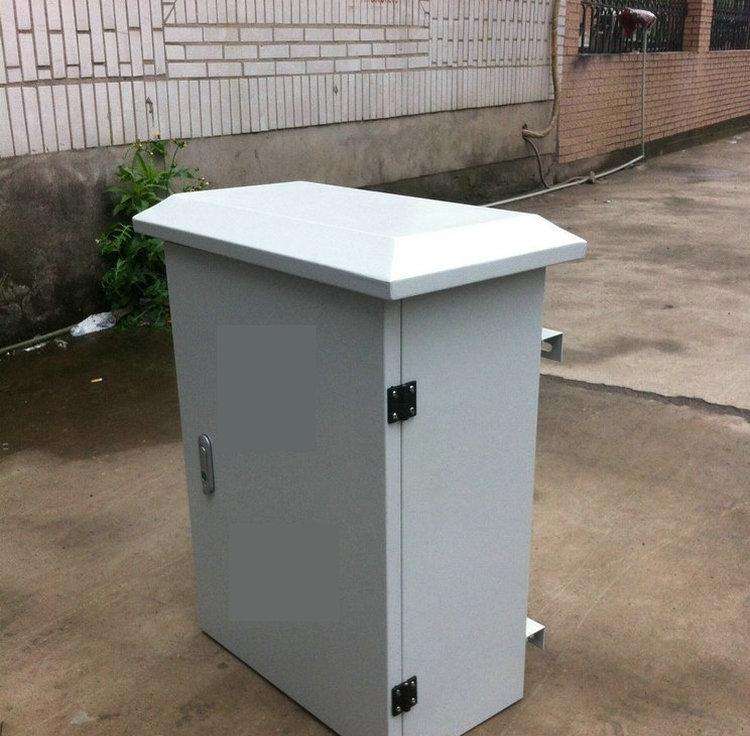

图三:可选配户外防水箱和防爆箱,防雷器可统一安装在防水防爆箱里面




品牌:安迅
名称:煤矿入井通讯线防雷箱
型号:AS110Y-D-X
保护路数:10~100路可选


性能特点:
采用综合多级防雷方案,差模共模全保护,通流量大,残压低;
核心元件采用国际知名品牌,性能优异,工作稳定可靠;

主要参数:
标称工作电压Un:110V
最大工作电压Uc:180v
冲击耐受能力C2:10kV&5kA(1.2/50μs,&8/20μs)
最大放电电流:10kA
插入损耗:≤0.5dB
保护路数:10~100路可选(每路保护2芯线)
插入损耗:≤0.5dB
户外安装配置防水防爆箱

产地:深圳
生产厂家:广东安迅防雷科技股份有限公司https://www.ansunspd.com/
资质认证:CE、FCC、ROHS、产品检测报告、太平洋产品保险等
测试标准:GB/T 18802.21-2016 低压电涌保护器 第21部分 电信和信号网络的电涌保护器(SPD)-性能要求和试验方法;IEC 61643-21:2012

以上就是煤矿井下通讯电话设备系统的防雷产品资料,该产品广泛用于煤矿行业,能起到优秀的防雷保护效果。大家可根据入井线路数量来选择单个箱子内装防雷器的数量,一般50路和100路的应用较多。
