开关电源浪涌电流标准的关键要素，避免浪涌电流损害！

开关电源的浪涌电流标准是设计和选型中非常重要的一个环节，特别是在工业、商业和消费类电子产品中，合理控制浪涌电流可以避免设备损坏、降低故障率并延长设备使用寿命。以下是开关电源浪涌电流标准的关键要素解析，以及如何避免浪涌电流对设备造成的损害。

一、开关电源浪涌电流的定义和来源
1、浪涌电流：浪涌电流通常是指在开关电源刚通电瞬间，由于电源内部电容充电或其他电气元件引起的短暂、瞬间的大电流。
2、来源：浪涌电流的主要来源包括开关电源初次通电时输入电容的大电流充电、磁性元件（如变压器和电感）的磁化过程，以及设备在浪涌电压（如雷击、操作过电压）下的过电流现象。

二、开关电源浪涌电流的关键要素
1、最大浪涌电流（Inrush Current）
定义：最大浪涌电流是指开关电源在接通电源的瞬间，电源内部电容器充电产生的电流峰值。通常远大于电源的正常工作电流。
重要性：如果浪涌电流过大，可能导致保险丝熔断、损坏整流器或电源内部组件，甚至引起整个系统的不稳定或损坏。
控制方法：
限制浪涌电流电路：使用浪涌电流限制器或延时启动电路来限制浪涌电流的峰值。
合适的保险丝选择：选用能够承受浪涌电流而不过早熔断的保险丝类型。
2、浪涌电流的持续时间
定义：浪涌电流的持续时间是指浪涌电流从出现到恢复正常工作电流的时间段。
重要性：持续时间过长可能对电源和负载造成更大的热应力和机械应力，导致设备的老化或损坏。
控制方法：
设计优化：在设计开关电源时，优化电源启动电路，尽量缩短浪涌电流的持续时间。
适当的启动序列：对于复杂系统，采用分段或渐进式启动，以避免大的浪涌电流产生。
3、输入电压范围
定义：开关电源的输入电压范围是指电源设计所允许的最低和最高输入电压。
重要性：浪涌电流的幅值和持续时间通常与输入电压密切相关，高输入电压可能导致更高的浪涌电流。
控制方法：
宽输入电压设计：设计开关电源时，考虑宽输入电压范围，以确保在不同电压条件下浪涌电流处于可控范围内。
电压检测电路：引入电压检测电路，当检测到输入电压超出设定范围时，启动浪涌电流保护机制。 4、负载特性
定义：负载特性是指连接到开关电源的负载类型及其功率需求。
重要性：负载特性直接影响浪涌电流的幅值。例如，电容性负载在启动时会导致较大的浪涌电流。
控制方法：
渐进启动技术：对于电容性负载，使用软启动技术，逐步增加电压，减小浪涌电流。
负载识别和匹配：在设计电源时，识别负载类型，并根据负载特性设计相应的浪涌电流抑制措施。
5、开关频率
定义：开关电源的开关频率是指内部开关管开关的频率，通常在几十到几百千赫兹之间。
重要性：较高的开关频率可以减少电源体积，但可能增加浪涌电流峰值及其对电源内部器件的应力。
控制方法：
合理选择开关频率：选择适当的开关频率，以平衡电源效率和浪涌电流控制之间的关系。
采用适应性开关技术：在负载变化较大的场合，使用适应性开关技术，动态调整开关频率，降低浪涌电流的影响。
6、开关电源的功率等级
定义：功率等级直接决定了电源在通电瞬间所需的浪涌电流大小，功率越大，浪涌电流往往也越大。
标准要求：对于高功率的电源，标准通常允许较大的浪涌电流，但同样需要有有效的限流措施，以防止损坏电路和相关设备。
设计考量：设计者需根据功率等级选择适当的浪涌抑制元件，如适用于大功率电源的NTC热敏电阻或电子限流电路。
7、环境温度和湿度
定义：温度和湿度等环境因素对浪涌电流的表现有显著影响，特别是在高温条件下，电源元件可能更易受到应力影响，导致浪涌电流变大。
标准要求：浪涌电流的标准应考虑设备在不同温度范围内的稳定性，并保证电源在恶劣环境下能够可靠工作。
设计考量：设计中应考虑使用温度补偿元件或在高温环境中提供额外的保护措施来控制浪涌电流。

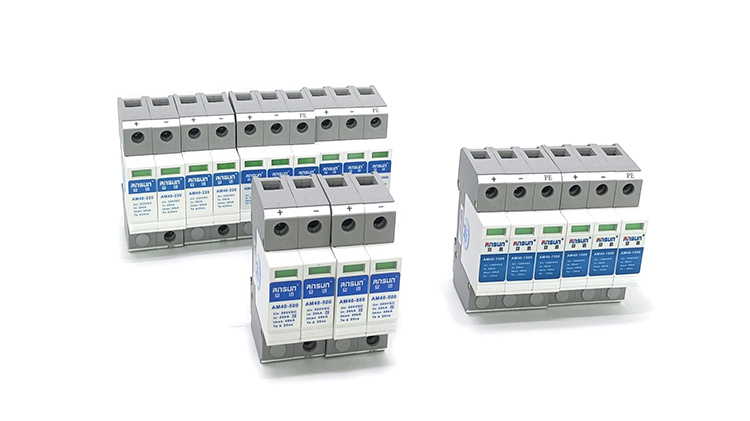

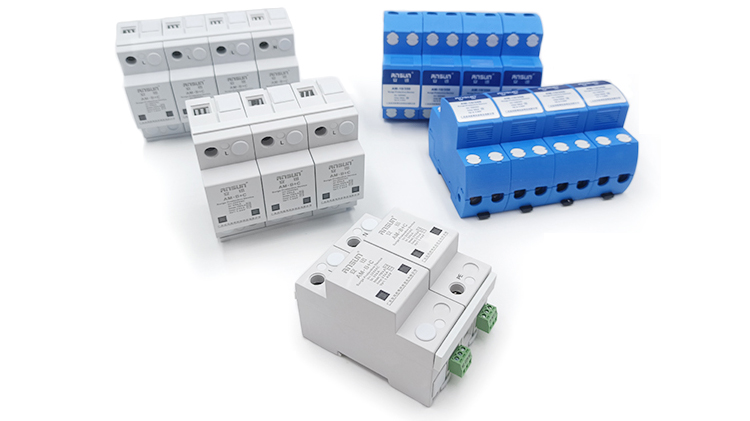

三、电源浪涌保护器通过以下方式避免浪涌电流损害：
1、快速响应：当电路中出现浪涌电流时，浪涌保护器内部的压敏电阻（MOV）或气体放电管（GDT）等元件会迅速响应，降低阻抗。
2、分流浪涌电流：这些元件在响应后立即导通，将浪涌电流分流至地线或其他安全路径，避免浪涌电流进入开关电源和其他敏感设备。
3、限制浪涌电压：浪涌保护器通过吸收或分流浪涌电流，有效限制电压的上升，将电压控制在安全范围内，保护电源内部组件不受高电压冲击。

控制开关电源的浪涌电流是确保电源和负载安全运行的关键。遵循这些标准和设计原则，可以保证开关电源在各种应用环境下的可靠性与安全性。如果有需要，可以咨询安迅专业防雷工程师或相关技术人员，获取更详细的指导和帮助。
