保护设备的首选：浪涌保护器级别划分详述与应用！

浪涌保护器（SPD，Surge Protective Device）是电气系统中抵御雷电冲击和浪涌电压的关键设备。根据其防护能力和应用场景，浪涌保护器分为不同的防护级别，以满足从高能量浪涌泄放到精细保护的多种需求。本文将详细解析浪涌保护器的级别划分及其应用，帮助您选择适合的SPD产品。

浪涌保护器的级别划分标准
根据国际标准IEC 61643-11和国家标准GB/T 18802.11，SPD主要分为T1级（B级）、T2级（C级）和T3级（D级），各级别针对不同的浪涌强度和设备需求进行设计。

1、T1级（B级）浪涌保护器
特点：
适用于雷击能量极高的场合，主要用于泄放直击雷的浪涌电流。
能承受10/350μs波形的高能量冲击，具备超高通流容量。
核心参数：
最大冲击电流（Iimp）：≥25kA（部分可达50kA）。
电压保护水平（Up）：≤2.5kV。
应用场景：
主配电柜、变压器输入端、建筑物总电源入口等。
光伏、风电等新能源系统的主防护。

2、T2级（C级）浪涌保护器
特点：
对通过T1级后的残余浪涌电压进行进一步钳制。
能承受8/20μs波形的浪涌电流，兼顾通流容量与精细保护。
核心参数：
标称放电电流（In）：≥20kA。
最大放电电流（Imax）：≥40kA。
电压保护水平（Up）：≤1.5kV。
应用场景：
楼层配电箱、分配电系统、工业控制柜等。
数据中心、商业楼宇等对电压波动较敏感的场合。

3、T3级（D级）浪涌保护器
特点：
提供最精细的终端设备保护。
设计用于防护T2级后残余电压或电网瞬态过电压。
核心参数：
标称放电电流（In）：≤10kA。
电压保护水平（Up）：≤1.0kV。
应用场景：
终端用电设备保护，如计算机、服务器、安防监控设备等。
安装于插座、机柜内的用电设备前端。

浪涌保护器级别的综合应用
1、多级防护的重要性
雷击浪涌通常会以极高的能量进入电力系统，通过逐级防护，可以将浪涌电压有效钳制至安全范围，保护系统中的所有设备：
一级防护（T1级）：
目标：泄放雷击浪涌主能量。
位置：建筑物主配电柜或供电系统入口。
二级防护（T2级）：
目标：对一级防护后的残余浪涌进行钳制。
位置：楼层配电箱、分配电柜等。
三级防护（T3级）：
目标：保护精密设备免受残余电压冲击。
位置：终端设备的电源入口或插座。
2、多级防护的优点
能量分散：每一级浪涌保护器分担不同强度的电涌能量。
残压降低：逐步削减电涌残压至设备可承受范围。
系统完整性：减少单点保护失效的风险，提高整体防护效果。 如何选择适合的浪涌保护器？
1、按设备需求选择
精密设备：优先考虑低残压的T3保护器。
工业设备：关注T2级保护器的放电能力。
主配电系统：选用高能量防护的T1保护器。
2、按环境风险选择
低雷电风险地区：可采用T2和T3级组合。
高雷电风险地区：必须安装T1、T2、T3的完整多级防护体系。
3、关注关键参数
通流容量（Iimp/Imax）：确定SPD的抗浪涌能力。
电压保护水平（Up）：越低保护效果越好。
响应时间（tA）：≤25ns，保证浪涌快速拦截。
4、选择合规产品
确保SPD符合IEC 61643-11和GB/T 18802.11标准。
选择通过ISO9001、CE等认证的品牌，确保质量可靠。

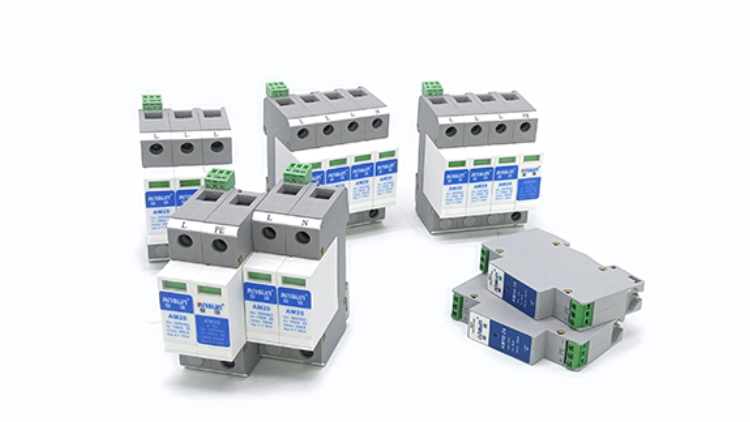

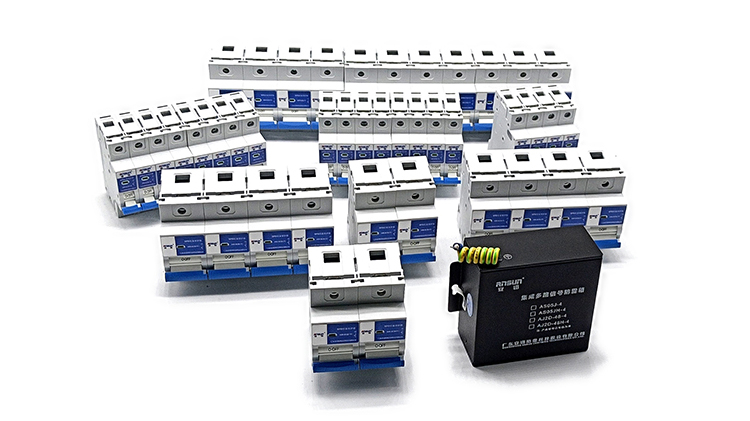

推荐品牌与产品
安迅（ANSUN）防雷科技
优势：
Iimp高达50kA，Up低至1.5kV，响应速度快。
适用于工业配电、数据中心、光伏系统等领域。
提供从T1到T3全级别防雷产品，支持模块化更换，性能可靠，便于维护。

浪涌保护器的安装与维护
1、安装位置
按照多级防护原则，将T1、T2、T3级别的SPD分别安装在主配电柜、楼层配电箱和终端设备前端。
2、接地要求
接地电阻应≤10Ω，确保浪涌电流能有效泄放至大地。
3、定期检查与更换
定期检查SPD的运行状态，发现失效或老化及时更换，确保防护能力。

浪涌保护器的不同级别对应不同场景的需求，其核心目标是分级防护，将雷击浪涌逐步消减至安全水平。
通过选择安迅优质品牌产品，并结合规范安装与维护，您可以全面保护电力系统和设备安全，让防雷防涌更专业、更高效！
