直流防雷选型误区解析，避免不必要的损失！

在现代通信、电力、轨道交通及新能源系统（如光伏、风电）中，直流防雷（DC Surge Protection）至关重要。由于雷电或电网波动引起的浪涌可能导致设备损坏、系统瘫痪，合理选择直流防雷器（SPD，Surge Protective Device）成为保障设备安全的关键。然而，很多工程在防雷选型上存在误区，导致防雷失效，甚至造成设备损坏和经济损失。本文将解析常见误区，并提供正确的选型指南，帮助你规避风险。

误区一：忽略直流与交流防雷器的区别
1、常见错误：
误认为交流（AC）防雷器可以直接用于直流（DC）系统。
使用普通交流SPD保护直流设备，导致防雷失效甚至设备损坏。
2、正确做法：
选择专用的直流防雷器（DC SPD），确保其能够适应直流系统的特点。
关注工作电压和放电能力，直流SPD通常需要更高的耐压能力，以防止误触发或击穿。
3、案例分析：
在光伏系统中，部分工程使用了交流SPD来保护直流母线，结果发现SPD无法有效泄放浪涌，甚至在长期运行中因直流弧光产生热损坏。因此，务必选用针对直流特性优化的防雷器。

误区二：防雷器标称电压选型不当
1、常见错误：
只考虑额定电压，而忽略了系统的过压情况，导致SPD过早老化或失效。
选用耐压不足的SPD，容易因电压超标导致击穿或短路。
2、正确做法：
SPD的持续工作电压（Uc）要略高于系统最大工作电压，避免SPD因长期轻度过压而加速老化。
光伏、储能等高压直流系统应考虑工作电压波动范围，确保SPD能有效保护设备。
3、推荐选型示例：
对于光伏直流母线（PV系统），如系统电压为 1000V DC，应选 Uc ≥ 1100V DC 的SPD。
电动汽车充电桩（DC充电系统） 采用 750V DC 供电时，应选 Uc ≥ 800V DC 的SPD。 误区三：未考虑放电能力和保护级别
1、常见错误：
只关注SPD的最大放电电流（Imax），而忽略持续雷击或多次浪涌的能力。
选用仅具备 Imax 保护能力的SPD，导致雷电次数较多时SPD快速失效。
2、正确做法：
选择适合的防雷等级（如 Type 1、Type 2、Type 3），确保SPD能够承受不同强度的浪涌。
对于高雷暴区域，优先选择具有较大能量吸收能力的SPD，如 Iimp ≥ 12.5kA (10/350μs) 的 Type 1 SPD。

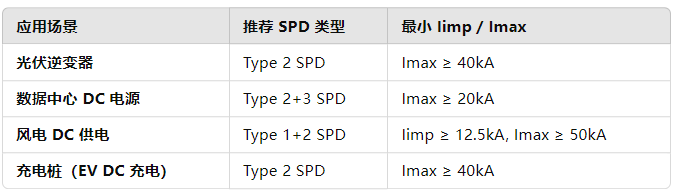

3、推荐选型指南：


误区四：忽略响应时间（tA）对设备保护的影响
1、常见错误：
认为 SPD 只要能承受大电流就足够，忽略其响应速度。
选用响应时间较慢的SPD，导致浪涌未被及时泄放，设备仍然受损。
2、正确做法：
选用响应时间（tA）短的 SPD，通常要求 tA ≤ 25ns，确保雷电流迅速泄放，减少设备承受的冲击。
对于精密电子设备（如数据中心、通信基站），建议选择 tA ≤ 25ns 的 SPD，以提高防护效果。

误区五：忽略接地与安装规范
1、常见错误：
SPD 接地电阻过大，导致雷电流无法快速泄放。
安装距离过长，导致SPD保护效果大幅下降。
2、正确做法：
接地电阻 ≤ 10Ω，优选 ≤ 4Ω，在雷暴频繁区域可采用独立接地系统。
SPD 到设备的连接线应尽量短，避免浪涌在长导线中形成电压降影响保护效果。
使用等电位连接，确保所有防雷装置共地，减少电位差引起的损害。
3、案例分析： 某通信基站明明安装了SPD，但设备仍然损坏。检查发现 SPD 的接地电阻高达 100Ω，导致雷电流无法迅速泄放，设备仍然受到高压冲击。优化接地后，防雷效果显著提升。

在直流防雷选型中，避免上述误区尤为关键。正确选型和安装直流防雷器，能够有效避免设备损坏，提升系统可靠性，减少不必要的经济损失。希望这些误区解析能帮助你做出正确的决策，保障你的直流系统安全稳定运行！
如果需要进一步探讨具体产品型号和应用案例，欢迎咨询专业安迅防雷技术支持团队。  广东安迅防雷科技股份有限公司，是经国家科技部审核认定的“国家级高新技术企业”。公司拥有自主研发搭建的独立防雷实验室,具备同行业领先的测试能力水平，专注于提供通信、电力、煤矿、石化、安防、新能源、交通、工控等行业的防雷整体解决方案！
