提升电气系统安全的一级试验浪涌保护器参数分析

一级试验浪涌保护器是电气系统的重要组成部分，专为应对直接雷击和高能量电涌而设计，主要安装在建筑物的主配电系统入口，作为电气系统的第一道防线。以下是对一级试验浪涌保护器核心参数的详细分析，以及其在提升电气系统安全方面的关键作用。

一级试验浪涌保护器的定义与特点
（1）定义
一级试验浪涌保护器用于应对直接雷击产生的大能量电涌，保护下游设备不受雷击高压冲击。它的设计符合国际标准中对10/350μs波形测试的要求。
（2）主要特点
高能量承受能力：能够处理大电流直击雷或强雷电感应电涌。
安装位置：通常安装在建筑物配电柜的电源总入口处，用于保护整个电力系统。
接地系统要求高：需要低阻抗接地系统以快速泄放电涌。
（3）应用场景
工业电力系统：工厂配电柜、电力变压器等设备保护。
大型商业建筑：高层建筑的主电源入口。
能源行业：光伏发电、风力发电、变电站等供电系统。
数据中心：为服务器、UPS系统提供前端防护。

核心参数分析
（1）最大放电电流（Iimp）
定义：Iimp是指浪涌保护器在10/350μs波形下承受的单次最大雷电流，单位为kA。
分析：Iimp反映了浪涌保护器的高能量吸收能力。
建议值：
普通建筑物：Iimp ≥ 12.5kA
工业厂房、大型电力系统：Iimp ≥ 25kA
重要性：在高雷电风险地区或直接雷击区域，Iimp越高越能保证设备安全。
（2）电压保护水平（Up）
定义：Up是浪涌保护器在放电时产生的残压，表示下游设备所承受的电压水平。
分析：
建议值：Up ≤ 2.5kV，可保护一般设备不受损坏。
对精密设备保护要求较高的场景，可以结合二级保护器进一步降低残压。
（3）持续工作电压（Uc）
定义：Uc是浪涌保护器能够长期承受的最大工频电压。
分析：Uc需匹配系统的电源电压：
单相220V系统：选择Uc ≥ 275V
三相380V系统：选择Uc ≥ 385V
重要性：Uc值过低可能导致保护器频繁动作，影响其寿命；过高则可能降低保护效果。
（4）雷电流波形标准（10/350μs）
定义：10/350μs波形用于模拟直接雷击时的电流特性，是一级保护器的重要测试标准。
分析：一级保护器必须通过10/350μs波形的放电能力测试，确保其能够应对直击雷的高能量冲击。
（5）响应时间（tA）
定义：浪涌保护器从检测到电涌到触发动作的时间。
分析：响应时间越短，设备受电涌的冲击越小。
建议值：tA ≤ 100ns
（6）使用环境与寿命
耐候性：一级保护器通常需具备良好的防水、防尘能力（IP65以上），适用于户外或恶劣环境。
使用寿命：随着雷击次数的累积，浪涌保护器性能会逐渐衰减，需定期检查状态指示或更换模块。 一级试验浪涌保护器的选型建议
（1）根据雷击风险选择放电能力
低雷击风险地区：Iimp ≥ 12.5kA
中高雷击风险地区：Iimp ≥ 25kA
（2）注意电压等级匹配
单相220V系统：Uc ≥ 275V
三相380V系统：Uc ≥ 385V
（3）多级防护设计
配合二级、三级浪涌保护器形成分级防护体系：
一级保护器承受高能量冲击。
二级保护器降低残压，保护分配电系统。
三级保护器精细保护终端设备。

一级浪涌保护器的作用与意义
（1）保障电力系统稳定
有效吸收直击雷或高能量感应雷的冲击，避免对下游设备的破坏。
减少雷击导致的系统故障、停电等风险。
（2）保护重要设备
对变压器、主配电柜、大型工业设备等提供第一层安全屏障，延长设备使用寿命。
（3）符合法律与规范要求
在建筑物防雷设计中，安装符合标准的一级浪涌保护器是强制性要求。

推荐优质一级浪涌保护器品牌

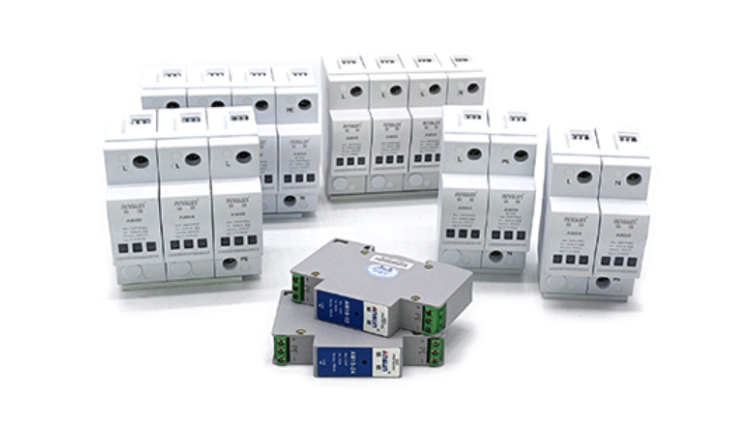

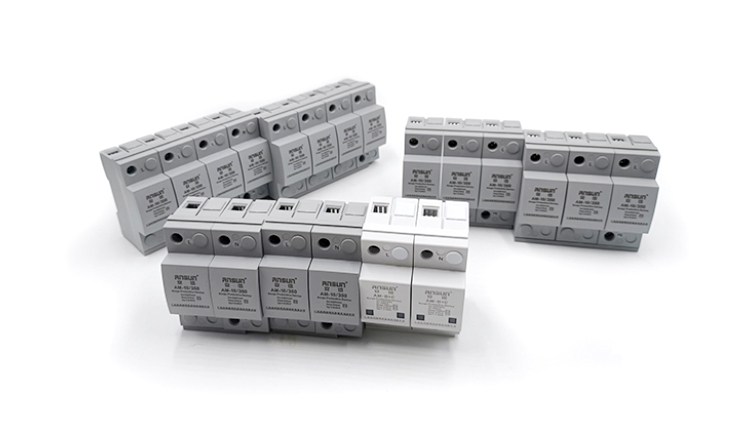

广东安迅防雷科技股份有限公司
提供50kA至150kA放电能力的一级浪涌保护器，符合IEC 61643-11和GB/T 18802.1标准。
产品具备长寿命、响应时间快，模块化设计，安装简便、高可靠性、带失效指示和遥信接口，适用于主配电系统防护。

一级试验浪涌保护器是电气系统安全防护的重要设备，其高放电能力、快速响应和低残压设计能够有效抵御雷击和高能量电涌。通过合理选型和规范安装，可以显著提升电气系统的安全性和稳定性。
如安迅ANSUN专业品牌，凭借优质的性能和完善的服务，已成为电力安全防护领域的可靠选择。 广东安迅防雷科技股份有限公司，是经国家科技部审核认定的“国家级高新技术企业”。公司拥有自主研发搭建的独立防雷实验室,具备同行业领先的测试能力水平，专注于提供通信、电力、煤矿、石化、安防、新能源、交通、工控等行业的防雷整体解决方案！
