品牌：安迅
名称：二级电源防雷箱
型号：AX20C
适用范围：
三级电源防雷箱主要安装在末级配电环境，作为配电系统的第三级防雷保护，泄放剩余浪涌，与前二级防雷箱配合，对重要设备起到精细防护，满足防雷验收要求及保护需求。
主要参数：
最大持续工作电压Uc：275VAC
标称放电电流In(8/20μs)：10kA
最大放电电流Imax(8/20μs)20kA
保护水平Up:1.2kV
保护模式：单相2P
产品尺寸：350*260*130mm
产地：深圳
生产厂家：广东安迅防雷科技股份有限公司
资质认证：CE、FCC、ROHS、产品检测报告、太平洋产品保险等
测试标准：GB/T 18802.11-2020 低压电涌保护器(SPD) 第11部分：低压电源系统的电涌保护器性能要求和试验方法
(IEC 61643-11 :2011,Low-voltage surge protective devices- Part 11:Surge protective devices connected to low-voltage power systems-Requirements and test methods , MOD)
安装位置说明：
配电系统按标准要求应采用分级配置，第一级保护应能承受绝大部分雷电流并通过T1雷电冲击试验，第二级配置泄放残余的雷电流，限制设备端的残余电压，同时与第一级保护配合。

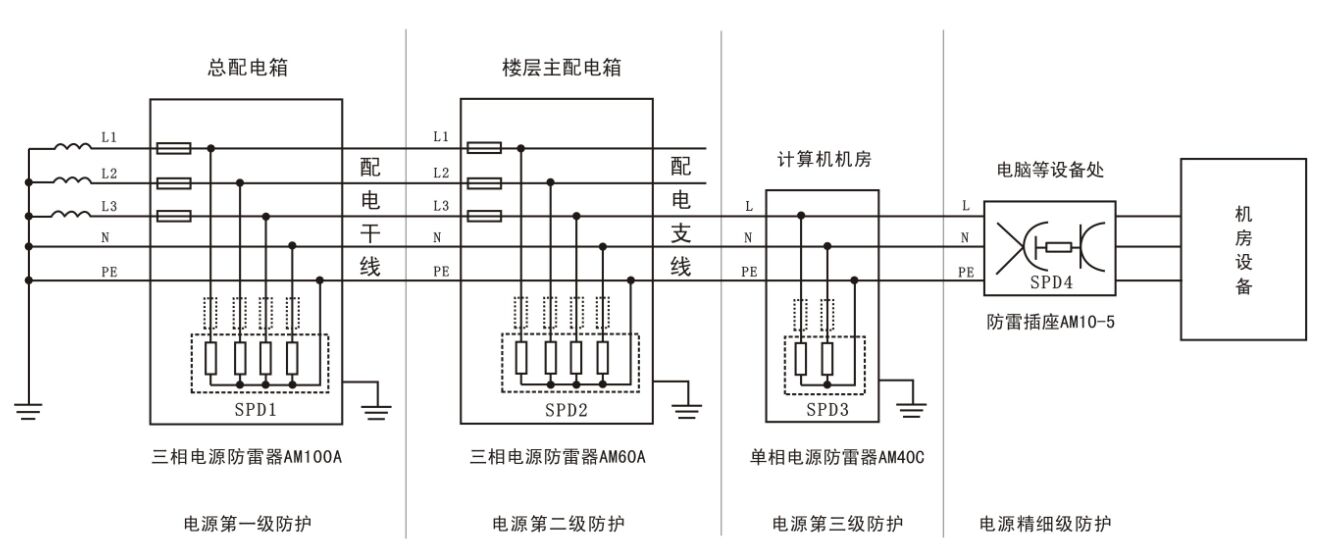

多级防雷如下图所示：
电源第一级防雷：根据国标要求：在电源引入的总配电箱处应装设Ⅰ级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于 2.5 kV。每一保护模式的冲击电流值Iimp，当无法确定时，冲击电流应取等于或大于 12.5 kA。
所以第一级电源防雷箱需选用T1试验(10/350μs测试波形)参数的产品，冲击电流Iimp≥12.5kA。
电源第二级防护：第二级选用T2试验(8/20μs测试波形)参数的产品，最大通流容量（Imax）：40kA或80kA,标称通流容量（In）：20kA或40kA均可。三相电选4P，单相电选2P结构。
电源第三级防护：第三级防雷环境一般是单相电，选用T2试验(8/20μs测试波形)参数的产品，最大通流容量（Imax）20kA,标称通流容量（In），最大持续工作电压275VAC,保护水平Up:1.2kA

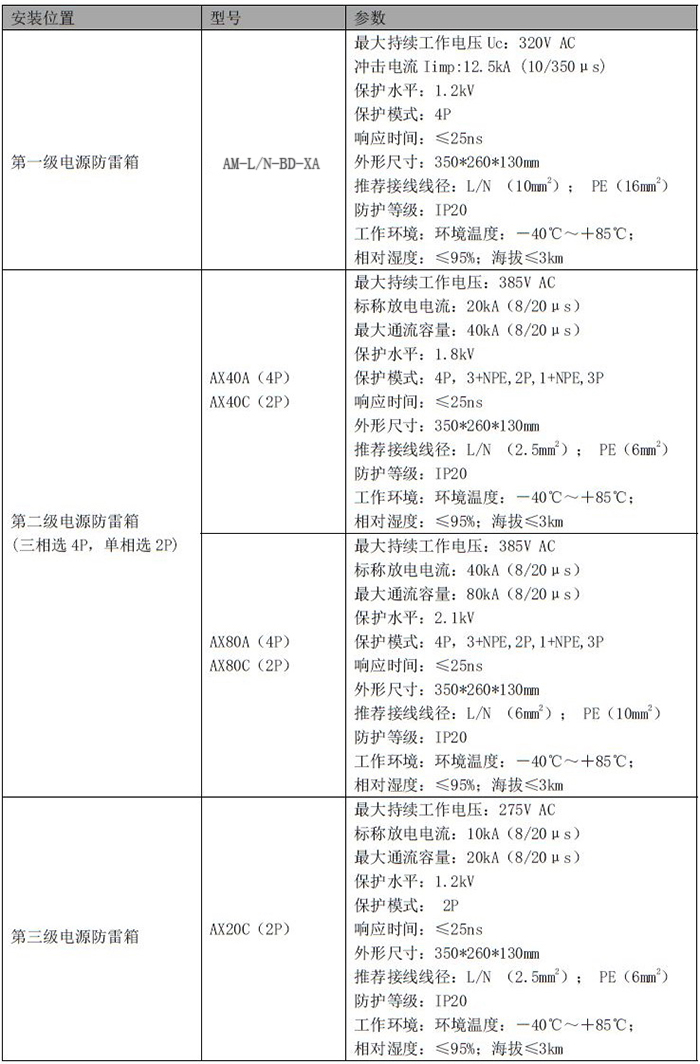

详细参数：
