120kA单相电源防雷器-AM120C、AM120D

120kA单相电源防雷器-AM120C、AM120D


品牌:安迅
名称:交流浪涌保护器、电源防雷器
型号:
AM120C  (2P结构,适合单相供电系统)
AM120D(1+NPE结构,适合单相供电系统)

性能特点:
采用最新热脱离技术,内置热保护,短路故障自动脱离装置,彻底避免火灾;
核心元件采用国际知名品牌,性能优异,工作稳定可靠;

主要参数:
最大持续工作电压Uc:385VAC (如需其他电压等级,可联系安迅公司)
标称放电电流In(8/20μs):60kA
最大放电电流Imax(8/20μs):120kA
保护水平Up:2.4kV
组合方式:2P、1+NPE



产地:深圳
生产厂家:广东安迅防雷科技股份有限公司
资质认证:CE、FCC、ROHS、产品检测报告、太平洋产品保险等
测试标准:
GB/T 18802.11-2020 低压电涌保护器(SPD) 第11部分:低压电源系统的电涌保护器性能要求和试验方法
(IEC 61643-11 :2011,Low-voltage surge protective devices- Part 11:Surge protective devices connected to low-voltage power systems-Requirements and test methods , MOD)

适用范围:
该产品属于T2试验大通流浪涌保护器,适用于单相配电系统的防雷保护。

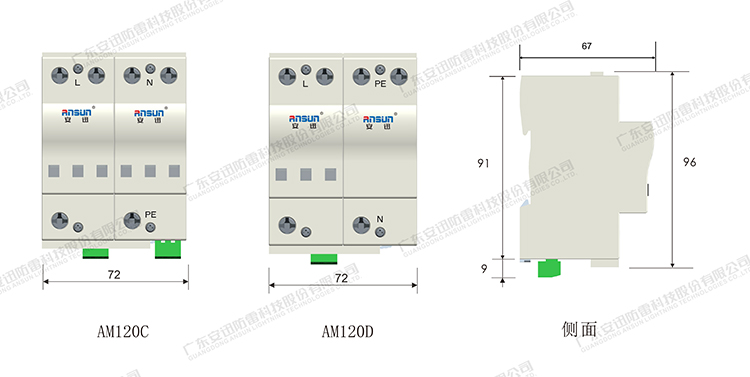

尺寸图

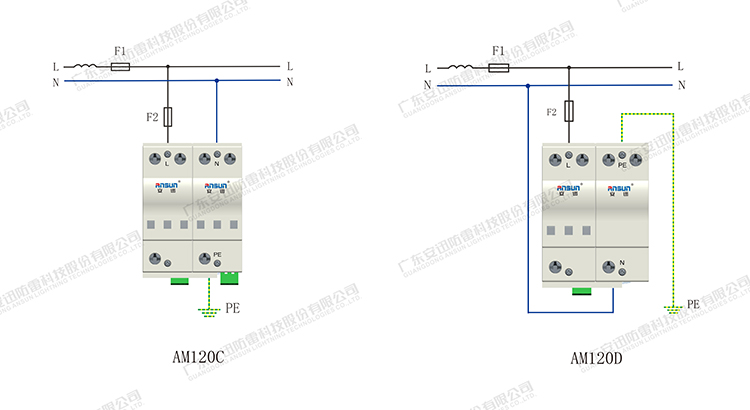

产品接线图:

图中F1为系统主断路器,F2为浪涌后备保护装置
专用后备保护装置F2型号:
AM-SCB-T2 120kA 2P

产品链接:https://www.ansunspd.com/products/846.html

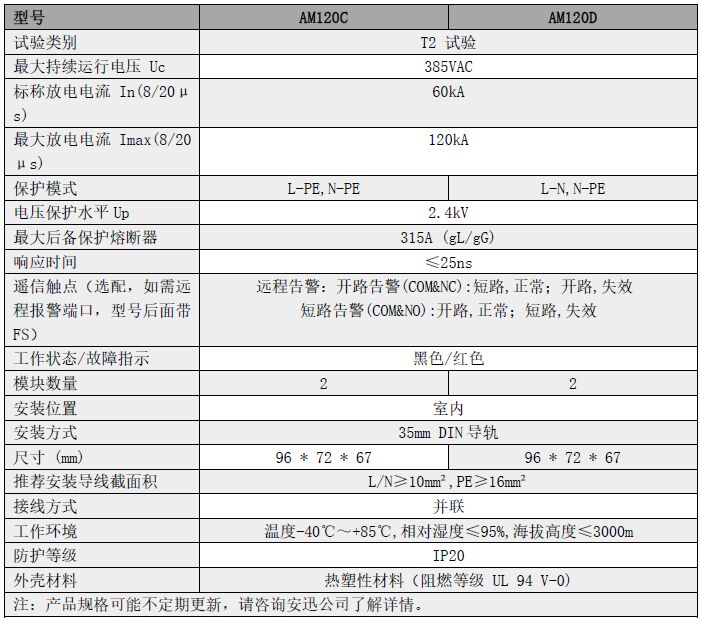

详细参数:


遥信报警干接点说明:
需远端告警时,可选择带遥信报警接口的产品,型号需带FS,例如:AM120C-FS,该产品可输出常开及常闭开关量信号进行远端监测SPD浪涌保护器劣化状态。


浪涌保护器设计选型表:
