一级电源防雷箱,B级电源防雷箱

一级电源防雷箱,B级电源防雷箱


品牌:安迅
名称:一级电源防雷箱
型号:AX-L/N-BD 4P

适用范围:
一级电源防雷箱主要安装在建筑物总进线柜,作为配电系统的第一级防雷保护,满足防雷标准要求及设备保护需求。

主要参数:
最大持续工作电压Uc:320VAC
冲击电流 limp(10/350μs):12.5kA
标称放电电流In(8/20μs):12.5kA
保护水平Up:1.2kV
保护模式:三相4P
产品尺寸:350*260*130mm

产地:深圳
生产厂家:广东安迅防雷科技股份有限公司
资质认证:CE、FCC、ROHS、产品检测报告、太平洋产品保险等
测试标准:
GB/T 18802.11-2020 低压电涌保护器(SPD) 第11部分:低压电源系统的电涌保护器性能要求和试验方法
(IEC 61643-11 :2011,Low-voltage surge protective devices- Part 11:Surge protective devices connected to low-voltage power systems-Requirements and test methods , MOD)

安装位置说明:
配电系统按标准要求应采用分级配置,第一级保护应能承受绝大部分雷电流并通过T1雷电冲击试验,第二级配置泄放残余的雷电流,限制设备端的残余电压,同时与第一级保护配合。

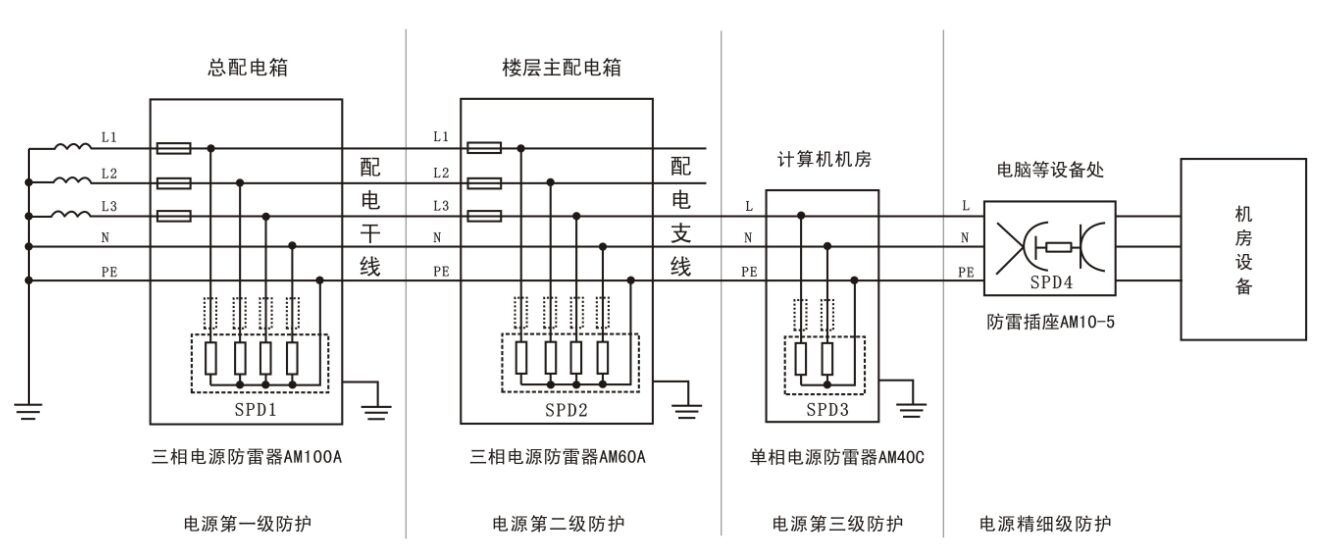

多级防雷如下图所示

电源第一级防雷箱:根据国标要求:在电源引入的总配电箱处应装设Ⅰ级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于 2.5 kV。每一保护模式的冲击电流值Iimp,当无法确定时,冲击电流应取等于或大于 12.5 kA。
所以第一级电源防雷箱需选用T1试验(10/350μs测试波形)参数的产品,冲击电流Iimp≥12.5kA。

电源第二级防雷箱:第二级选用T2试验(8/20μs测试波形)参数的产品,最大通流容量(Imax):40kA或80kA,标称通流容量(In):20kA或40kA均可。三相电选4P,单相电选2P结构。

电源第三级防雷箱:第三级防雷环境一般是单相电,选用T2试验(8/20μs测试波形)参数的产品,最大通流容量(Imax)20kA,标称通流容量(In),最大持续工作电压275VAC,保护水平Up:1.2kA

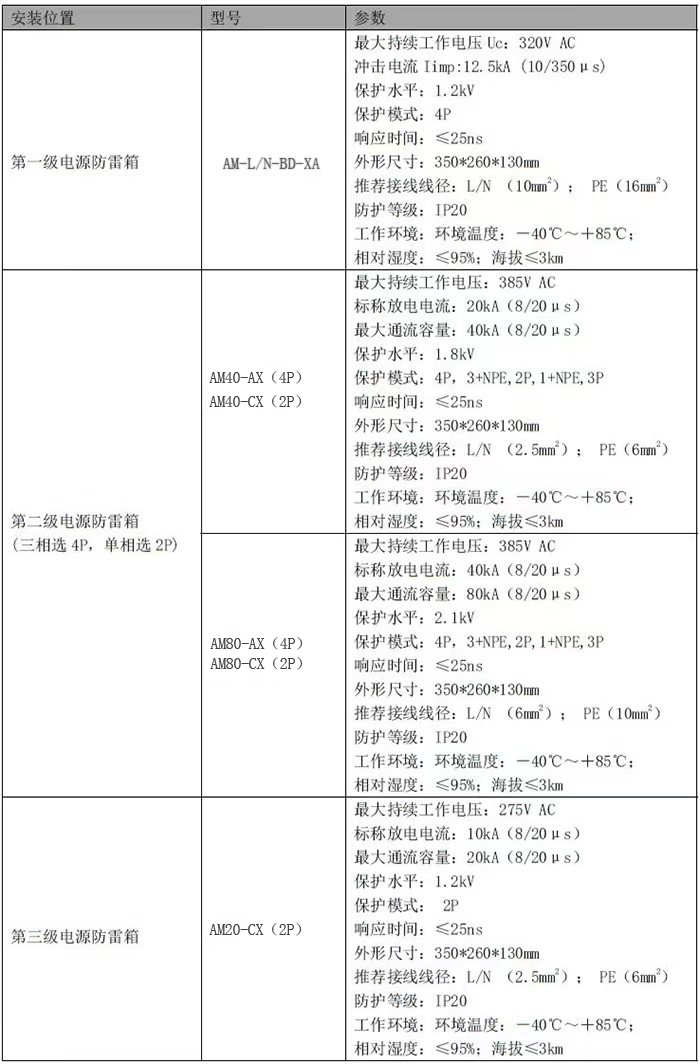

详细参数:
