690V交流电源防雷器-AM40E750

690V交流电源防雷器-AM40E750

品牌:安迅
名称:交流浪涌保护器、电源防雷器
型号:
AM40E750  (3P结构,适合TN-C及IT配电系统)

安全注意事项
   ·该产品应当由被授权的专业人员安装,安装时必须断开电源,严禁带电操作,以防发生意外。
   ·该产品须安装在一个人员不能直接触及的区域。
   ·接线时,先连接保护地导线,再连接其他导线(L/N);拆线时,最后取下保护地导线。
   ·禁止在雷雨天进行安装。

  性能特点
   · 通流容量大,残压低, 响应时间快;
   · 漏电流及变化率小;
   · 采用最新热脱离技术,彻底避免火灾;
   · 采用特殊冲击熔片,具有高可靠性;
   · 具有工作故障指示,可选配遥信告警功能;
   · 采用温控保护电路,内置热保护,短路故障自动脱离装置;
   · 采用标准模块化设计, 安装简单,维护方便;
   · 核心元件采用国际知名品牌,性能优异,工作稳定可靠;
   · 可以实现凯文接线;结构严谨,安装方便,维护简单;
   · 工艺考究,能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。

主要参数:
最大持续工作电压Uc:750VAC (如需其他电压等级,可联系安迅公司咨询)
标称放电电流In(8/20μs):20kA
最大放电电流Imax(8/20μs):40kA
保护水平Up:2.9kV
组合方式:3P

产地:深圳
生产厂家:广东安迅防雷科技股份有限公司
资质认证:CE、FCC、ROHS、产品检测报告、太平洋产品保险等
测试标准:GB/T 18802.11-2020 低压电涌保护器(SPD) 第11部分:低压电源系统的电涌保护器性能要求和试验方法
(IEC 61643-11 :2011,Low-voltage surge protective devices- Part 11:Surge protective devices connected to low-voltage power systems-Requirements and test methods , MOD)

 适用范围
·该产品主要应用于交流供配电系统的雷电浪涌过电压防护,安装于配电箱等设备内,防止用电设备因浪涌侵入而损坏。

尺寸图:


产品接线图:

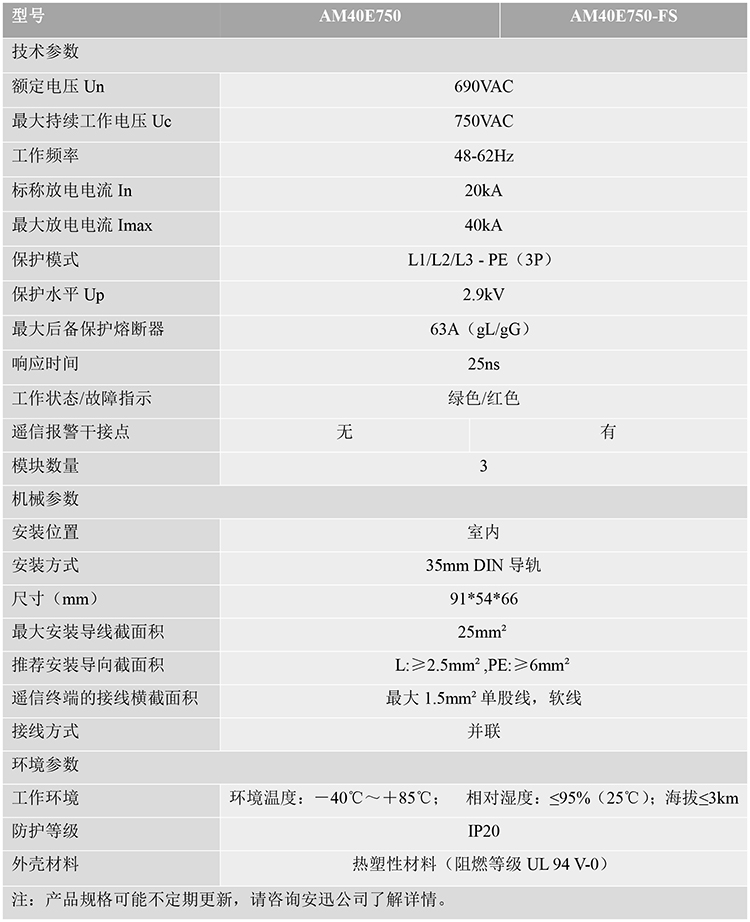

主要技术参数(以AM40为例,更多规格请咨询安迅防雷)



遥信报警干接点说明:
需远端告警时,可选择带遥信报警接口的产品(型号带FS),该产品可输出常开及常闭开关量信号进行远端监测SPD劣化状态。


使用、维护
·防雷器无需特别维护,应定期检查其连接是否松动,工作状态指示是否正常,特别是在雷雨季节前及整个雷雨期;
·若有下列现象之一,则可判定防雷器失效,应及时更换。
(1)指示窗呈红色;
(2)远程报警接线端子COM、NO呈短路状态或COM、NC星开路状态。


更详细资料,欢迎来电咨询!www.ansunspd.com
