导轨式网络电源二合一监控防雷器

导轨式网络电源二合一监控防雷器
品牌:安迅
名称:电源网络二合一防雷器
型号:AJ2C-D



适用范围:
网络二合一防雷器广泛用于平安城市、雪亮工程、天眼、卡口、违停等系统。主要用于监控系统前端高清网络摄像机的防雷保护,安装于防水箱内,串联在电源线及网线中,满足设备使用需求,同时能有效吸收泄放电源线及网线中电磁干扰、脉冲等线路浪涌,保护监控设备免受雷电侵害。

性能特点:
采用电源网络综合多级防雷方案,差模共模全保护;
传输性能优越,插损极低;
核心元件采用国际知名品牌,性能优异,工作稳定可靠;

主要参数:
标称工作电压:12V,24V,36V,220V可选,
标称放电电流:3kA
最大通流容量:5kA

接口:电源:2P压接式端子,信号:RJ45
传输速率:100Mbps / 1000Mbps
插入损耗:≤0.5dB
外形尺寸:90×67×18mm

注:电源+网络二合一防雷器的电源部分有三种电压12V 、24V 、220V,三种电压的选择是根据现场防雷器实际安装位置的电源线路电压来确定的,一般集中供电用12V或24V的,就地取电用的220V的。现在平安城市、雪亮工程道路监控一般立杆上有防水箱,如果是220V的电源线进防水箱,再通过变压器给摄像机供电,这种情况一般用220V的。

产地:深圳
生产厂家:广东安迅防雷科技股份有限公司
资质认证:CE、FCC、ROHS、产品检测报告、太平洋产品保险等
测试标准:GB 18802.1-2011 低压电涌保护器(SPD) 第1部分 低压配电系统的电涌保护器-性能要求和试验方法;IEC 61643-1:2005
                GB/T 18802.21-2016 低压电涌保护器 第21部分 电信和信号网络的电涌保护器(SPD)-性能要求和试验方法

产品尺寸及接线图:

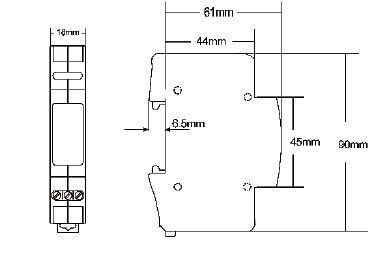

                   导轨式二合一防雷器尺寸图

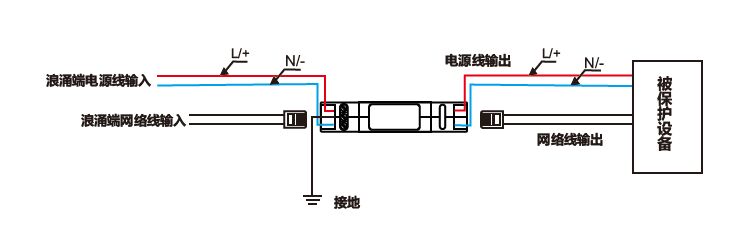

               导轨式二合一防雷器接线图
